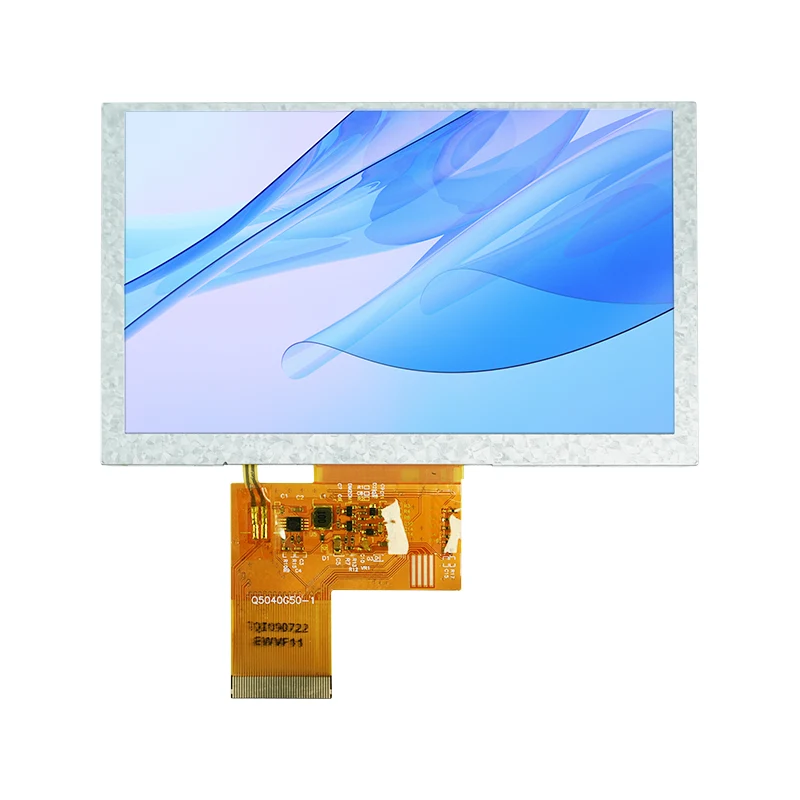

Smart TFT LCD-skärm: En praktisk guide från urval till utvecklingsinstallation

I design av inbäddade system och interaktion mellan människa och maskinSmart TFT LCD-skärmär inte längre bara en "visningskomponent" - det är en kritisk faktor som avgör användarupplevelsen och produktens framgång. Oavsett om du utvecklar ett industriellt HMI, en kontrollpanel för ett smart hem eller en handhållen medicinsk enhet, navigerar du i det stora utbudet av smarta TFT LCD-skärmar på marknaden och gör rätt val samtidigt som du säkerställer att snabb implementering ofta är mer komplex än det verkar.

1. Urval: Titta inte bara på storlek och upplösning

Det vanligaste misstaget under urvalsfasen är att sätta sig på en skärm med tankesättet att "det ser ungefär rätt ut". I verkligheten ligger kärnskillnaderna mellan Smart TFT LCD-skärmar ofta bortom specifikationsbladet.

1.1 Gränssnittstyp: Den första kritiska klyftan

Gränssnittstypen avgör direkt om din huvudkontroller kan driva skärmen och hur komplex utvecklingsprocessen kommer att vara. Vanliga gränssnittstyper har var och en sina egna lämpliga applikationer:

En speciell notering: Om din huvudkontroller är en MCU som STM32F103 som inte har en inbyggd RGB-kontroller, blir det extremt svårt att välja en RGB-gränssnittsskärm direkt. Du kommer att behöva ett extra bryggchip (som SSD1963), eller alternativt byta till en SPI- eller parallellgränssnittsskärm.

1.2 Upplösning och storleksmatchning

Högre upplösning är inte alltid bättre. I den utrymmesbegränsade världen av inbyggda system betyder högre upplösning större minnesanvändning för rambuffert, högre strömförbrukning och högre kostnad. En tumregel är:

För att visa enkla ikoner eller text (t.ex. apparatpaneler): 240x240 eller 320x320 är tillräckligt
För standardgränssnitt mellan människa och maskin (t.ex. handterminaler): 480x480 eller 800x480
För applikationer som kräver tydliga diagram eller bilder: 720x720 eller högre

Fyrkantiga TFT:er blir allt vanligare i smarta bärbara enheter och industriella instrument. Vanliga specifikationer inkluderar 1,3-tum (240x240), 3,4-tum (480x480) och 4,0-tum (720x720).

1.3 Miljöanpassningsförmåga: inomhus, utomhus eller extrema förhållanden?

Många projekt fungerar bra med standardskärmar under prototypfasen men stöter på problem när de väl har installerats på fältet. Tre nyckelparametrar förtjänar särskild uppmärksamhet:

• Ljusstyrka: 300–400 nits är tillräckligt för inomhusbruk; semi-utomhusapplikationer kräver 500–800 nits; fullständig användning utomhus i direkt solljus kräver 1000 nits eller högre för läsbarhet

• Driftstemperatur: Kommersiell kvalitet: 0°C till 50°C; industriell kvalitet: -20°C till 70°C; bilar eller extrema miljöer kräver -30°C till 85°C eller mer

• Betraktningsvinkel: För scenarier där flera personer tittar på skärmen eller där enheten är installerad i en vinkel, är IPS-skärmar med full betraktningsvinkel att föredra; TN-skärmar är billigare men uppvisar betydande färgskiftningar vid vidvinkel

1.4 Pekpanel och ytbehandling

Om din produkt kräver touchfunktionalitet, förutom att välja mellan resistiva och kapacitiva typer, finns det flera lätt förbisedda detaljer:

Lamineringsmetod: Optisk bindning ger bättre klarhet och minskad reflektion jämfört med luftspaltlaminering, men kommer till en högre kostnad
Ytbeläggning: Antireflex (AG), antireflekterande (AR) och anti-fingeravtryck (AF) beläggningar - för utomhus- eller högljusutrustning rekommenderas en AG+AR-kombination

Anpassning av täckglas: Oavsett om rundade hörn, silkescreen-logotyper, hål eller andra estetiska modifieringar krävs

2. Hårdvara och drivrutin: Undvik fallgrop

När skärmen väl är vald introducerar hårdvarudesign och drivrutinsutveckling ytterligare en uppsättning potentiella fallgropar.

2.1 FPC-kabel och anslutning

FPC-kabeln är orsaken till 80 % av skärmfelen. Lås alltid upp kontaktspärren innan du sätter i eller tar bort kabeln – om du drar i den med våld kan det skada guldkontakterna. Anslut eller koppla aldrig ur FPC:n medan systemet är påslaget, eftersom restström kan bränna gränssnittet.

När du anpassar FPC, var uppmärksam på:

Om stiftsekvensen och spänningsnivåerna är kompatibla med ditt moderkort
Oavsett om det krävs böjning, breddning eller routning runt andra komponenter
Huruvida FPC-längden matchar den mekaniska kapslingens design

2.2 Strömförsörjning och bakgrundsbelysning

TFT-LCD kräver vanligtvis flera spänningsskenor: VDD (3,3V logik), VGH (positiv bias), VGL (negativ bias) och andra. Onormal kraftleverans är den främsta orsaken till färgförvrängning och skärmflimmer. Ett typiskt diagnostiskt tillvägagångssätt är att kontrollera om VCOM-spänningen avviker från databladsspecifikationen (exempelvis leder över 3,8V ofta till märkbart flimmer).

För motljuskörning rekommenderas en konstantströmslösning med PWM-dimning. Om PWM-frekvensen sjunker under 150Hz kan det mänskliga ögat uppfatta flimmer; det är lämpligt att höja frekvensen över 200Hz.

2.3 Drivrutin IC och grafikbibliotek

Vanliga TFT-drivrutiner IC inkluderar ILI9341, ST7789 och ST7735. Bland dessa erbjuder ILI9341 den mest omfattande dokumentationen och den enklaste drivrutinsimplementeringen, vilket gör den lämplig för applikationer med 240x320 upplösning.

För grafikbibliotek är LVGL och TouchGFX de vanliga valen i det inbäddade utrymmet. LVGL är öppen källkod och stöder flera plattformar, medan TouchGFX är djupt optimerad för STM32-mikrokontroller.

3. Ett specialalternativ: UART Smart Serial Screens

Om ditt team inte vill investera mycket tid i utveckling av grafikdrivrutiner, eller om din huvudkontroller har begränsade resurser, är UART-serieskärmen ett alternativ värt att överväga.

Sådana skärmar har en inbyggd MCU (t.ex. ATmega328PB) och kan styras helt enkelt genom att skicka kommandon över den seriella porten, som endast upptar TX- och RX-stiften.

UART-skärmar på marknaden delas i allmänhet in i två kategorier:

Den förra erbjuder extremt hög utvecklingseffektivitet - du kan till och med simulera användargränssnittet på en PC innan du visar det till skärmen. Den sistnämnda ger mer kontrollmöjligheter på låg nivå.

4. Snabbreferens för vanliga feldiagnoser

Slutligen, här är en snabbreferenschecklista för felsökning av högfrekventa fältproblem - det kan bara rädda dagen:

Symptom	Prioriterad utredningsriktning
Felaktig skärm, ingen skärm	Kontrollera om FPC-kabeln är lös eller oxiderad (80 % av fallen); verifiera inställningarna för upplösning/uppdateringsfrekvens
Färgförvrängning, vertikala ränder, jitter	Kontrollera om det finns onormala matningsspänningar (VGL/VGH/VCOM); kontrollera om PWM-dimningsfrekvensen är för låg
Dämpad bild eller bakgrundsbelysning fungerar inte	Kontrollera för åldrande bakgrundsbelysningslysdioder; verifiera strömadapterns faktiska utspänning
Fixade mörka/vita fläckar på skärmen	Fysisk skada eller kompression från baksidan (oåterkallelig – kräver byte)

Val och utveckling av TFT LCD-skärmar är i sin kärna en kompromiss mellan kostnad, prestanda, utvecklingscykel och tillförlitlighet. Det finns ingen "bästa" skärm - bara den "mest lämpliga" lösningen. Jag hoppas att den här guiden hjälper dig att undvika onödiga omvägar i början av ditt projekt, så att du kan fokusera mer på att skapa en verkligt differentierad produktupplevelse.
