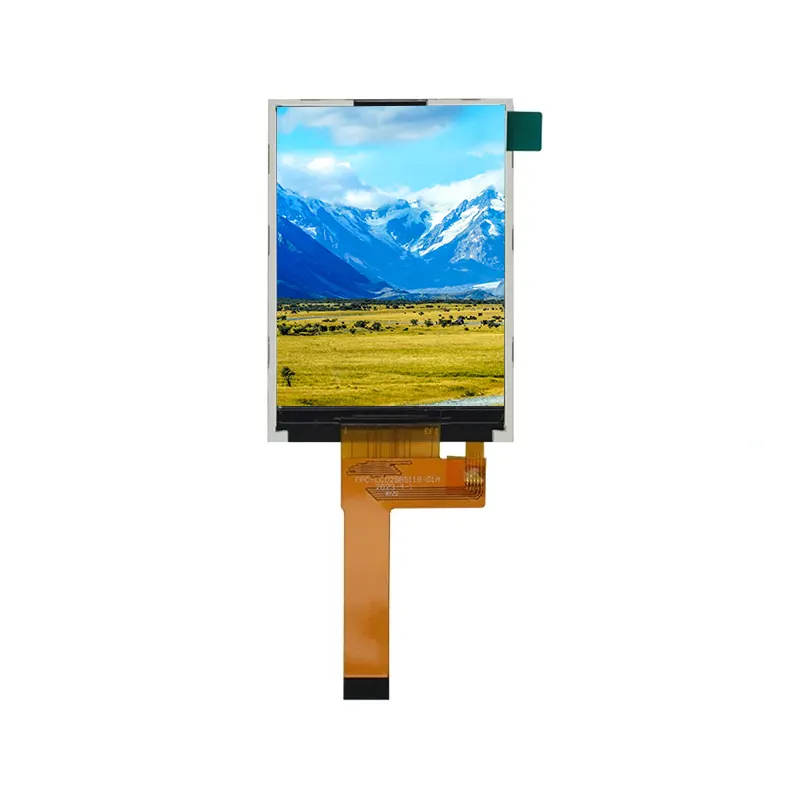

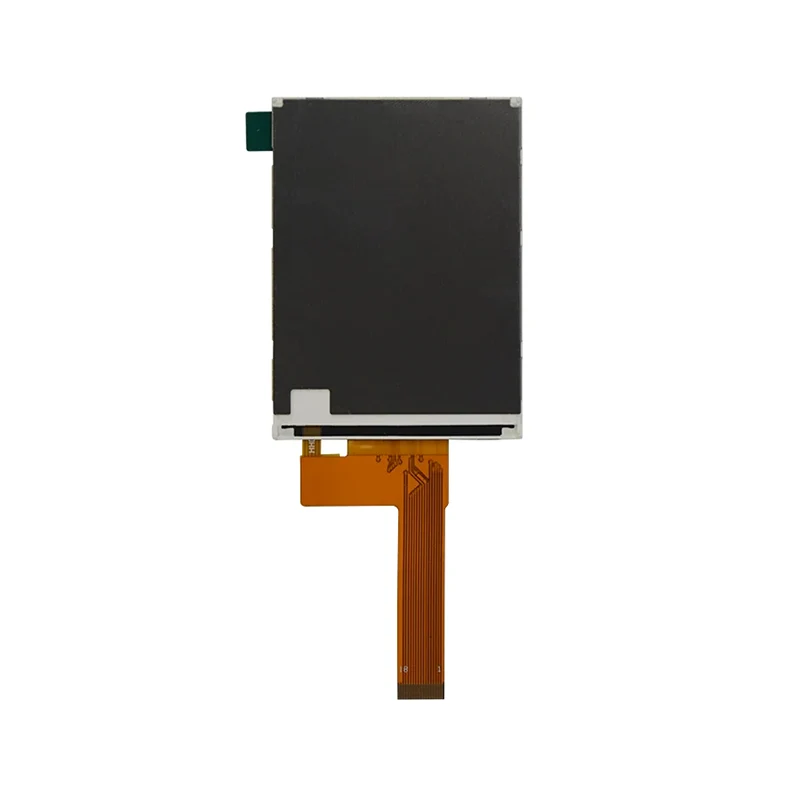

2,7' grafisk standard TN TFT LCD-skärmmodul

2,7' grafisk standard TN TFT LCD-skärmmodul används främst i industriella och smarta hem LCD-skärmar. Såsom:

1. Industriell handterminal

Industriella handenheter: Anpassade LCD-skärmar för PDA/streckkodsläsare

Hållbara LCD-skärmar | Perfekt för industriella detektorer och dataterminaler

Avancerade LCD-skärmar för lagerskannrar och bärbara skrivare

Högkvalitativa skärmar – byggda för industriella handhållna enheter

2.Smart hem

Kontrollpaneler för smarta hem | Skräddarsydda avancerade LCD-lösningar

Hållbara LCD-skärmar för kaffebryggare, robotdammsugare och ugnar

Smarta hemskärmar – hög kvalitet och anpassad passform

Detaljer

Tianfu anpassad 2,7' grafisk standard TN TFT LCD-skärmmodulspecifikation

A Real-World Application Experience from Tianfu: Perspective from a Mobile Data Terminal Manufacturer

"När vi utvecklade den nya generationens industriella PDA, blev denna 2,7-tums grafiska standard TN TFT LCD-skärmmodul vårt ultimata val. Dess bakgrundsbelysning med hög ljusstyrka (vi anpassade versionen på 500 cd/m²) och antireflexbehandling löste fullständigt smärtpunkten med svår igenkänning av skärminnehåll under starkt utomhusljus."

"Bredbildsförhållandet 960×240 är mycket kompatibelt med interaktionslogiken hos mobila dataterminaler: det horisontella utrymmet är tillräckligt för att helt visa streckkoder och fraktsedelnummer, medan den vertikala layouten perfekt passar den klassiska UI-designen av "informationsvisningsområde + nedre fasta knappar", vilket möjliggör effektiv drift i ett kompakt utrymme."

"Den låga strömförbrukningsfunktionen i SPI-gränssnittet förbättrar direkt batteritiden för terminalerna. Med en logisk strömförbrukning på endast 8mA för modulen, i kombination med vår egenutvecklade strategi för kontroll av bakgrundsbelysning, har enhetens totala batterilivslängd ökat med cirka 18 % i scenarier för kontinuerlig skanning."

"Den breda temperaturstabiliteten (-20°C till +70°C) och den mekaniska tillförlitligheten hos modulen har klarat våra rigorösa tester, inklusive hög-lågtemperaturcykling och 1,2-meters falltester, vilket helt uppfyller hållbarhetskraven i industriella miljöer."

Riktad optimering och support

Vi tillhandahåller förbättrade lösningar för sådana applikationer:

Exklusiva funktioner: Förbättrad bakgrundsbelysningsdrivrutin (stöder PWM-dimning/snabb väckning), handskeberöring, anti-interferensdesign och energisparlägessats.

Branschanpassning: Anpassade versioner optimerade för scenarier som expresslogistik, kyllager och utomhusinspektioner finns tillgängliga.

Snabb support: Ge kompatibla referensdesigner med vanliga skanningsmotorer, testverktyg för produktionslinje och långvarig leveransgaranti.

Kundfeedback

"Under de senaste 18 månaderna har vi kumulativt använt mer än 35 000 enheter av denna modul i tre av våra terminalprodukter. Det som tillfredsställer oss mest är den utmärkta batchkonsistensen och extremt snabba tekniska supportsvaret, som ger en solid garanti för vår storskaliga produktion och efterförsäljningsunderhåll. Tianfu är en pålitlig och skräddarsydd LCD-fabrik, vi litar alltid på dem."

Tianfu 2,7' TFT LCD-skärmmodulapplikation

Tianfu ledartid

FAQ

F1: Hur väljer man mellan SPI- och RGB-gränssnitt?

S: De två gränssnitten uppfyller olika applikationskrav:

SPI-gränssnittet har ett litet antal stift (vanligtvis 3–4 datalinjer), idealiskt för scenarier där MCU-stiftresurser är begränsade och kraven på uppdateringsfrekvens är låga, som att visa statiska bilder eller långsamt uppdatera data.

RGB-gränssnitt möjliggör parallell dataöverföring med högre uppdateringsfrekvens, lämpligt för att visa dynamiskt innehåll, videor eller snabbt föränderlig grafik, men det kräver mer pin-resurser.

F2: Varför kräver bakgrundsbelysningen en relativt hög spänning på 8,7–10,2V?

S: Den här modulen har en bakgrundsbelysningsdesign med flera lysdioder kopplade parallellt. Ett relativt högt spänningskrav innebär vanligtvis att bakgrundsbelysningen består av flera seriekopplade lysdioder, vilket kan leverera jämn och tillräcklig ljusstyrka. Vid faktisk användning krävs en dedikerad drivkrets för bakgrundsbelysning; den kan inte anslutas direkt till en 3,3V logisk strömkälla.

F3: Uppfyller modulens driftstemperaturområde industriella applikationskrav?

A: Ja. Drifttemperaturområdet -20°C till +70°C täcker kraven i de flesta industriella miljöer. För mer extrema miljöer (som utomhusverkstäder med sträng kyla eller hög temperatur) kan vi tillhandahålla en bredtemperaturversion (anpassning krävs) som uppfyller de speciella kraven på -40°C till +85°C.

F4: Uppfyller modulens driftstemperaturområde industriella applikationskrav?

A: Ja. Drifttemperaturområdet -20°C till +70°C täcker kraven i de flesta industriella miljöer. För mer extrema miljöer (som utomhusverkstäder med sträng kyla eller hög temperatur) kan vi tillhandahålla en bredtemperaturversion (anpassning krävs) som uppfyller de speciella kraven på -40°C till +85°C.

F5: Hur kör man den här skärmen? Vilka perifera kretsar behövs?

S: Ett grundläggande system kräver:

3,3V logisk strömförsörjning (noggrannhet ±5%)

8–10V bakgrundsbelysningsdrivkrets (konstant ström 15–25mA)

MCU eller skärmkontroller (stöder SPI eller RGB-gränssnitt)

Valfritt: Pekskärmskontroll (för pekaktiverade versioner)

Vi tillhandahåller kompletta kretsscheman för referensdesign och exempelkoder för drivrutiner (stödjande plattformar som STM32, ESP32 och Arduino).

F6: Vilka aspekter av anpassning stöds för denna skärm?

S: Vi erbjuder branschledande modulära anpassningstjänster, med huvudsakliga anpassningsalternativ inklusive:

Anpassning av gränssnitt och stift

Justera FPC-kontaktens position och stiftordning för att passa din PCB-layout

Anpassa kommandouppsättningar för SPI-gränssnitt för att matcha ditt huvudkontrollchip

Lägg till I2C-gränssnitt för pekskärmar eller sensorer för omgivande ljus

Justering av optisk prestanda

Byt ut flytande kristallmaterial med olika betraktningsvinklar (IPS/FFS/TN)

Justera bakgrundsbelysningens ljusstyrka (valfritt område: 150–800 cd/m²)

Ändra polarisatorvinkeln (0°/90°/180°/270°)

Lägg till ytbehandlingar som antireflex och anti-fingeravtryck

Mekanisk strukturanpassning

Justera den totala modultjockleken (minsta tjocklek upp till 1,8 mm)

Ändra FPC-längd och kabelutgångsriktning

Lägg till eller minska monteringshålens positioner

Anpassa ramdesign för specifika tätningskrav

Särskild miljöanpassningsförmåga

Bredtemperaturversion (-40°C till +85°C)

Utförande med hög ljusstyrka för synlighet utomhus

Vibrationsbeständig förstärkt design
