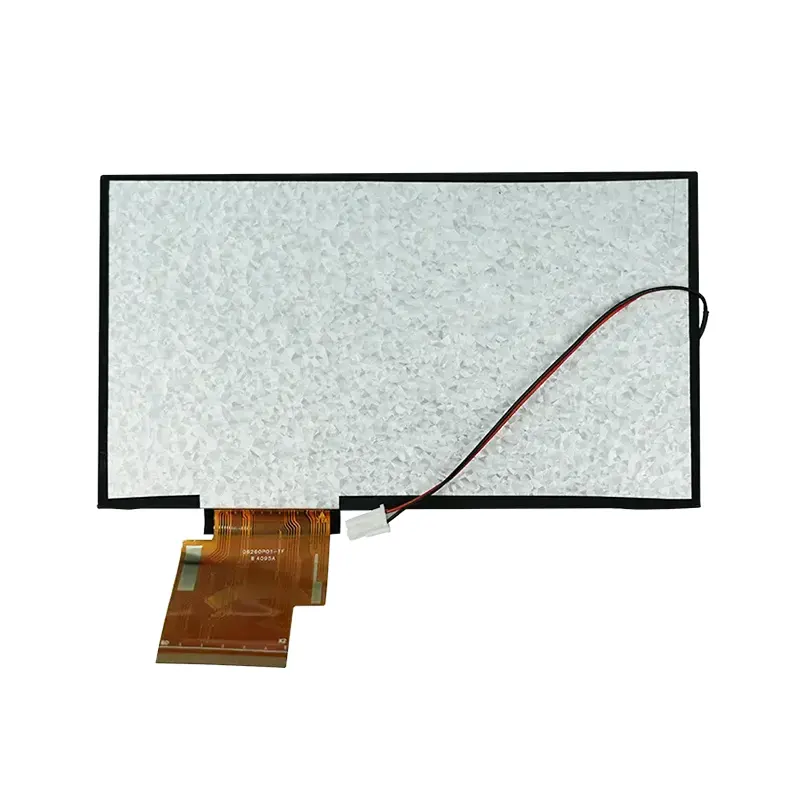

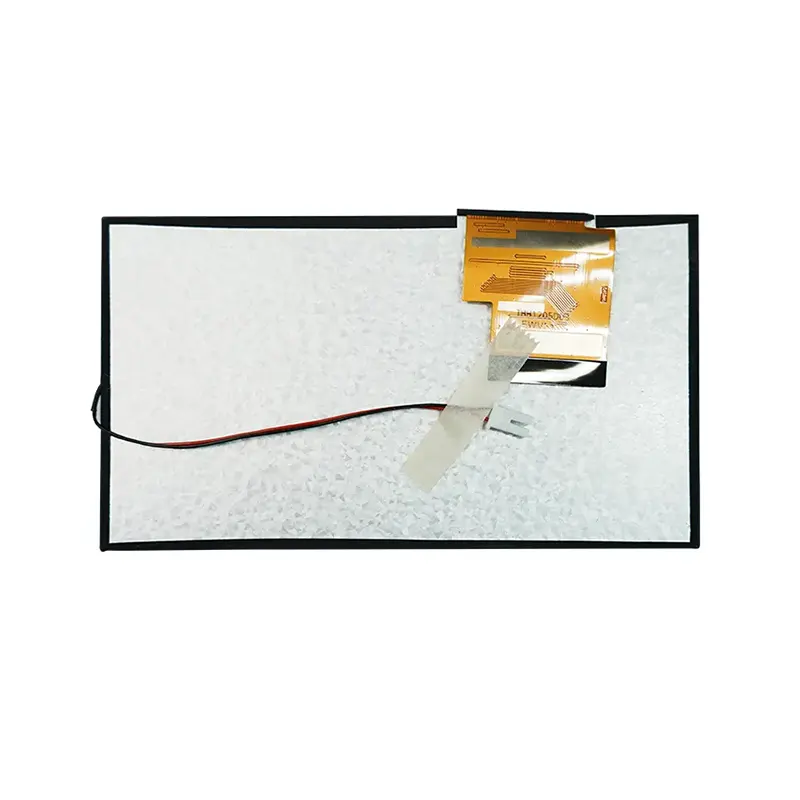

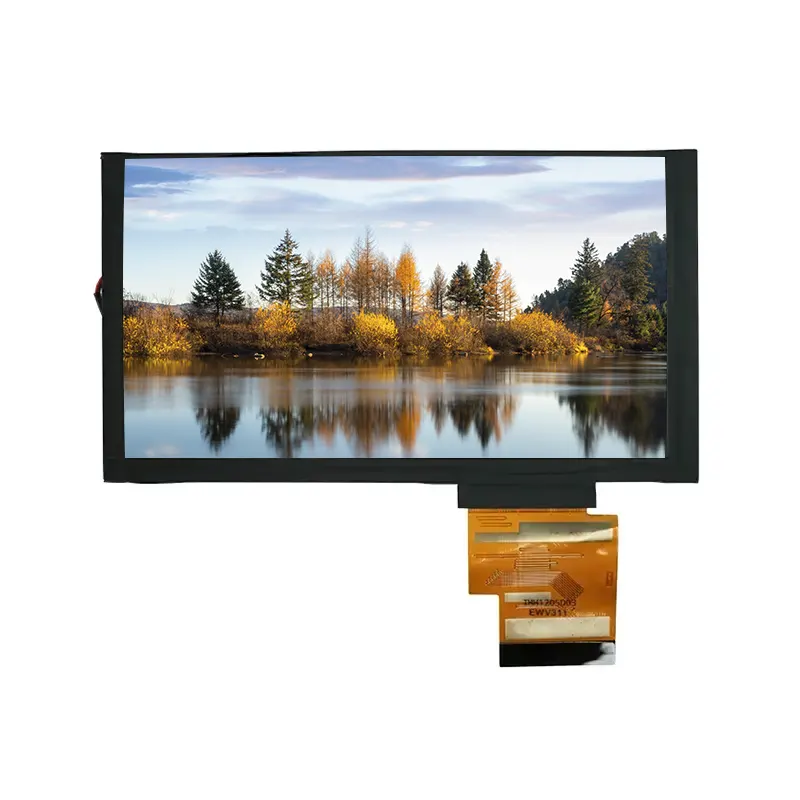

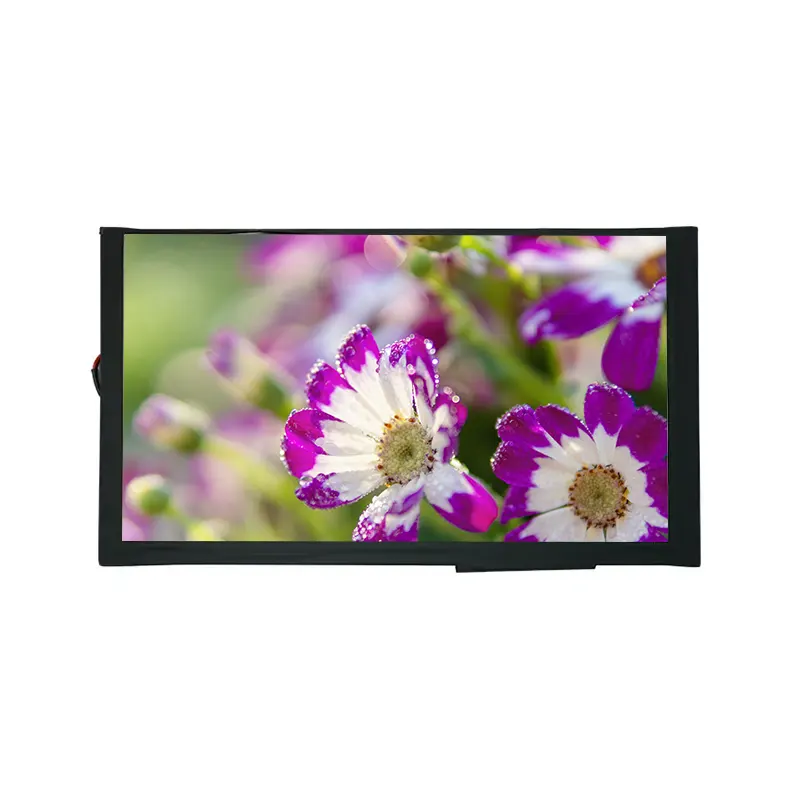

6,2' Wide Temp TN TFT LCD-skärmmodul

Huvudapplikationsscenarier

• Industriella kontrollpaneler: fabriksautomationsutrustning, PLC-styrsystem, gränssnitt mellan människa och maskin (HMI)

• Displaysystem i fordon: instrumentbrädor för kommersiella fordon, terminaler för logistikfordon, speciella fordonskontrollskärmar

• Utomhusutrustningsskärmar: Solenergiövervakningssystem, utomhusbetalterminaler, offentliga informationsskärmar

• Displayer för medicinsk utrustning: Bärbara medicinska instrument, extra displayer för diagnostisk utrustning

• Smart Home Control: Kontrollpaneler för byggnadsautomation, smarta centrala styrsystem

Tianfu 6,2' Wide Temp TN TFT LCD-skärmmodul I lagerspecifikation

Tianfu Customized 6,2' Wide Temp TN TFT LCD-skärmmodul Detaljer

Optiska prestandafördelar

Display med hög ljusstyrka: Med en typisk ljusstyrka på 500 cd/m² är den nästan dubbelt så ljus som standardskärmar av konsumentklass (250-300 cd/m²), vilket säkerställer perfekt synlighet även i direkt solljus eller starkt omgivande ljus.

Vida betraktningsvinklar: Uppnår en 150° betraktningsvinkel (CR≥10) både horisontellt och vertikalt. Denna funktion är avgörande när flera operatörer behöver titta på skärmen samtidigt eller när enheten är installerad i okonventionella positioner.

Snabbt svar: En total svarstid på 25ms (uppgång + fall) säkerställer dynamiska informationsuppdateringar utan rörelseoskärpa, vilket gör den lämplig för att visa realtidsdata, övervaka flöden och grundläggande animerade gränssnitt.

Färgprestanda: Med 50 % NTSC-färgomfång. Även om den inte är lika omfattande som avancerade konsumentskärmar, uppfyller den till fullo kraven för industriella indikatorer, statusmeddelanden och grafisk datavisualisering.

Miljöanpassningsförmåga och tillförlitlighet

Bred temperaturdrift: Drifttemperaturintervall från -20°C till 70°C, lämplig för miljöer som sträcker sig från kalla lager till högtemperaturverkstäder. Lagringstemperaturintervallet är ännu bredare vid -30°C till 80°C, vilket garanterar säkerhet under transport och lagring.

Robust bakgrundsbelysningssystem: Använder en uppsättning av 21 vita lysdioder med en strömförsörjningsdesign på 9,6V/210mA, vilket ger enhetlig och stabil bakgrundsbelysning med en typisk livslängd på över 50 000 timmar.

Produktionskvalitetskontroll

• Slumpmässig provtagning för tester med hög temperatur och hög luftfuktighet (85°C/85%RH i 240 timmar) per batch.

• Termisk chocktestning (-20°C ⇄ 70°C i 1000 cykler).

• Vibrations- och mekaniska stöttester för att möta installationskraven för industriell utrustning.

Prestandakonsistensgaranti

• Ljusstyrka Enhetlighet kontrollerad till över 85 %.

• Ingen garanti för ljusa/mörka pixlar (noll-defekt pixelgrad tillgänglig på begäran).

• Färgkonsistens mellan satser kontrollerade med ΔE < 5.

Stöd för kompatibilitet och integration

• Stöder standard RGB-gränssnitt, kompatibelt med vanliga industriella processorer.

• Ger detaljerad gränssnittsdefinition och tidsspecifikationsdokument.

• Valfria resistiva eller kapacitiva pekpaneler (säljs separat).

• Erbjuder referenskretsdesigner och exempel på initialiseringskoder.

Vad har gjort Tianfu till våra kunders val i 16 år?

Ett decennium av expertis: Med över 10 år dedikerade till industriella displaylösningar, förstår vi djupt de unika kraven för industriella applikationer. Till skillnad från konsumentklassade skärmar som prioriterar extrema färger och smala profiler, fokuserar vi på tillförlitlighet, miljöanpassning och långsiktig stabilitet.

Beprövad fältprestanda: Våra displaymoduler har validerats i över 5 000 industriella distributioner över hela världen, inklusive:

• Vindkraftsövervakningssystem i den extrema kylan i norra Europa (kontinuerlig drift vid -25°C)

• Instrumentering av oljeborrplattformar i de höga temperaturerna i Mellanöstern (omgivningstemperaturer på 50°C+)

• 24/7 Manufacturing Execution System (MES) terminaler

Engagemang för teknisk support

• Tillhandahålla omfattande teknisk dokumentation och integrationsguider.

• Ett tekniskt supportteam med i genomsnitt 8+ års erfarenhet av industriella elektroniska produkter.

• Stöd för provprovning och snabb leverans för små partibeställningar.

• Ett åtagande om långsiktig leverans och livscykelstöd för industriprodukter.

Ett fall från vår kund: Display Upgrade for Intelligent Warehouse Logistics Terminals

Kundbakgrund och utmaningar: Ett stort logistikcenter för e-handel behövs akut för att uppgradera displayerna på sina mobila dataterminaler (PDA:er) i lager. Originalskärmarna saknade tillräcklig ljusstyrka under den högintensiva belysningen av lagret, vilket gjorde det svårt för operatörerna att läsa streckkodsskanningar och lagerinformation. Dessutom orsakade de betydande temperaturfluktuationerna inom lagret (från kyllagringszoner till höga temperaturer sommarförhållanden) standardskärmar att sakta ner eller misslyckas, vilket allvarligt påverkade sorteringseffektiviteten och precisionen.

Vår lösning: Kunden antog vår 6,2' Wide Temp TN TFT LCD-skärmmodul. Dess 500 cd/m² höga ljusstyrka säkerställer tydlig synlighet under alla typer av belysning. Det breda driftstemperaturintervallet -20°C ~ 70°C anpassar sig perfekt till den komplexa lagermiljön, vilket garanterar stabil drift av enheten året runt. Dessutom tillåter den 150° breda betraktningsvinkeln förare att enkelt läsa information oavsett hur de håller enheten.

Applikationsresultat: Efter utrustningsuppgraderingen förbättrades effektiviteten hos sorterare som läste skärminformation med över 30 %, och felfrekvensen som orsakades av skärmproblem sjönk avsevärt. Kundfeedback indikerar att displayens tillförlitlighet drastiskt har minskat utrustningens stilleståndstid för underhåll, vilket ger en solid grund för "regelbunden drift av det intelligenta logistiksystemet."

F1: Är den här skärmen tydligt synlig utomhus i direkt solljus?

A: Ja, absolut. Designen på 500 cd/m² med hög ljusstyrka är speciellt konstruerad för utomhus- och högljusförhållanden. Jämfört med vanliga mobiltelefonskärmar (vanligtvis 300-400 cd/m²) bibehåller vår skärm utmärkt läsbarhet i starkt ljus. Vi rekommenderar att du kombinerar den med en antireflexbehandling (AG) för optimala resultat.

F2: Inkluderar driftstemperaturområdet -20°C till 70°C starttemperaturen?

S: Ja, detta är hela driftstemperaturintervallet, inklusive både kalla och varma uppstarter. Vid -20°C kan skärmen ta något längre tid att nå maximal ljusstyrka (vanligtvis 30-60 sekunder), men den visas normalt. För mer extrema applikationer kan vi tillhandahålla specialversioner på begäran.

F3: Är ett kontrastförhållande på 140:1 tillräckligt? Det verkar lägre än konsumentprodukter.

S: Standarder för kontrastförhållande för industriella bildskärmar skiljer sig från konsumentprodukter. Siffran 140:1 mäts vid en hög ljusstyrka på 500 cd/m². Den faktiska visuella prestandan är vida överlägsen konsumentskärmar som arbetar med samma ljusstyrka. Vår optimering säkerställer bästa möjliga läsbarhet i industriella miljöer, som ofta utsätts för störningar från omgivande ljus.

F4: Kommer en svarstid på 25ms att orsaka rörelseoskärpa?

S: För industriella applikationer är en total svarstid på 25 ms helt tillräcklig. Industriella gränssnitt består i första hand av datauppdateringar och statusindikatorer snarare än höghastighetsvideouppspelning. Denna svarstid säkerställer smidiga uppdateringar av dynamisk data samtidigt som den ger bättre spänningsstabilitet och längre livslängd.

F5: Stöder den beröringsfunktioner?

S: Den här produkten är en central displaymodul, men vi kan tillhandahålla en komplett lösning för display + touch-integrering. Vi samarbetar med flera leverantörer av högkvalitativa pekskärmar för att erbjuda antingen resistiva (bättre för handskar) eller kapacitiva beröringslösningar, vilket säkerställer att den optiska prestandan och tillförlitligheten är perfekt matchade.

F6: Vad är livslängden för bakgrundsbelysningens lysdioder och är det svårt att byta?

S: Bakgrundsbelysningssystemet är designat för en livslängd på över 50 000 timmar (cirka 5-6 år vid normal användning). Lysdioderna använder en arraydesign, så fel på en enda lysdiod kommer inte att orsaka att hela bakgrundsbelysningen misslyckas. För applikationer som kräver högre tillförlitlighet kan vi erbjuda versioner med redundant design.

F7: Vad är den minsta beställningskvantiteten (MOQ), och vad är ledtiden?

S: MOQ för standardmodeller är 100 enheter, medan prover är tillgängliga från 1 enhet. Se tabellen nedan för specifika ledtider; brådskande order kan förhandlas fram för påskyndad produktion. Vi håller säkerhetslager för våra mest populära modeller för att möta våra kunders akuta behov.

Tianfu ledartid
