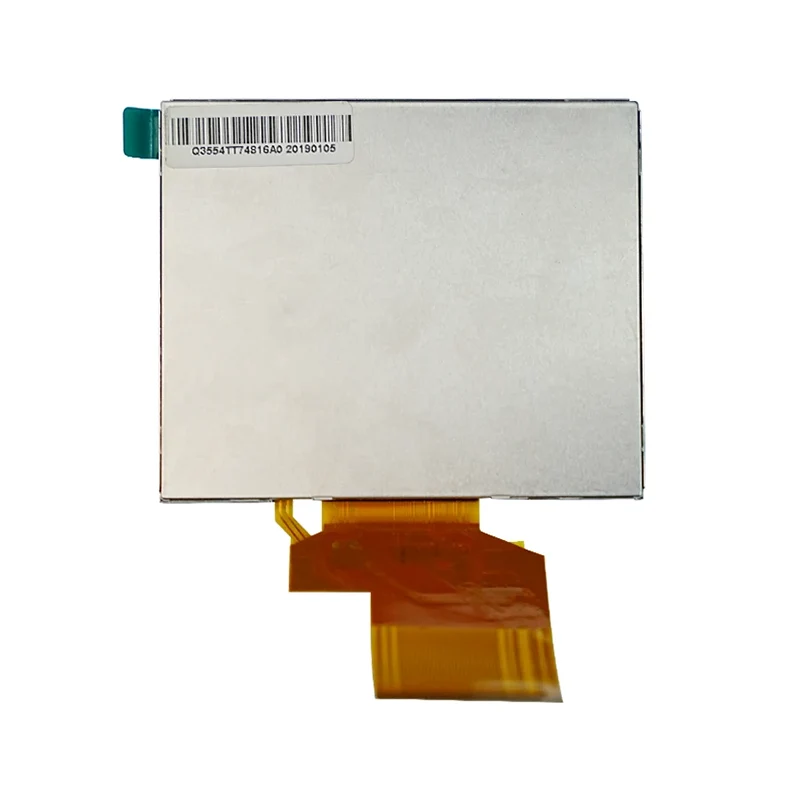

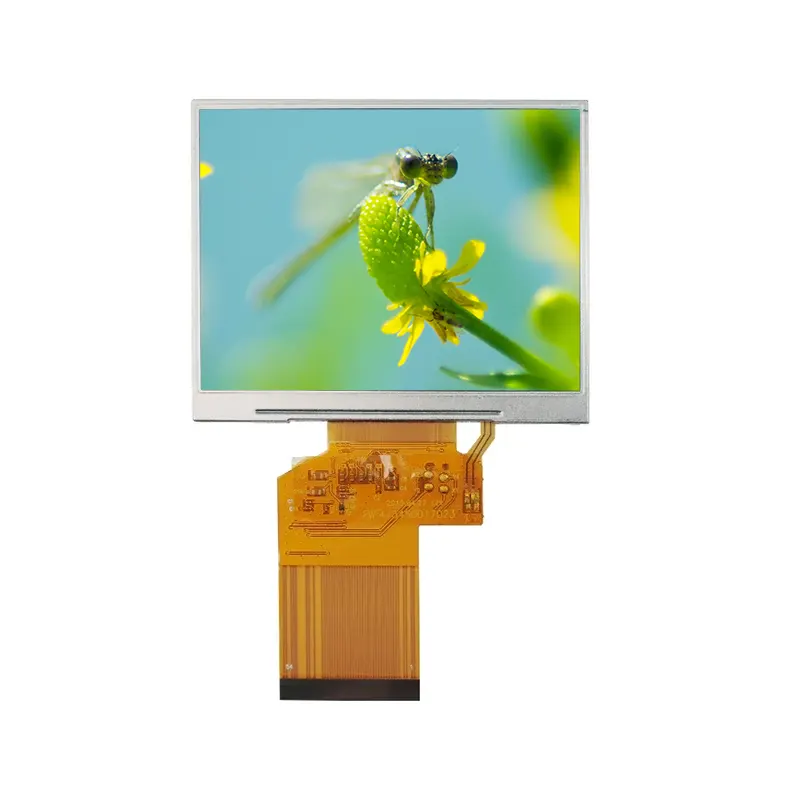

3,5' industriell standard TN TFT LCD-skärmmodul

Tianfu, en kinesisk LCD-tillverkare som specialiserat sig på högkvalitativa, kostnadseffektiva och anpassningsbara skärmar, erbjuder 3,5' Industrial Standard TN TFT LCD-skärmmodulen. Denna modul är konstruerad för tuffa miljöer och har en upplösning på 320×RGB×240, 16,7 miljoner färger och HX8238D-drivrutinen IC, som stöder mångsidiga gränssnitt (24-bitars RGB, seriell RGB, CCIR601/656) för sömlös integration i industriella system. Viktiga specifikationer inkluderar industriell temperaturanpassningsförmåga (-20°C ~ +70°C drift, -30°C ~ +80°C lagring), 6-LED-bakgrundsbelysning, 350:1 kontrastförhållande och kompakta mått (76,90×63,9×3,26 mm).

Specifikation

Tianfu 3,5' TFT LCD-skärmmodul Detaljer

Oavsett om det används i gränssnitt mellan människa och maskin (HMI), statusmätare, bärbara enheters skärmar eller multimediauppspelningsterminaler, levererar 3,5' industriell standard TN TFT LCD-skärmmodul tydliga, stabila och pålitliga skärmlösningar.

1. Industriell styrning och automation

· PLC-kontrollpaneler och gränssnitt mellan människa och maskin (HMI)

· Handhållna testinstrument (multimetrar, oscilloskop)

· Manöverpaneler för industrirobot/automation

· Fjärrkontroller (kranar, anläggningsmaskiner)

· Bärbara datainsamlings- och inspektionsterminaler

2.  Smart Home & Internet of Things (IoT)

· Smart Home Kontrollpaneler/Centrala kontrollskärmar

· Smart Wall Switchar

· Kontrollpaneler för hushållsmaskiner (luftkonditionering, tvättmaskiner, smarta kylskåpsdörrar/ismaskiner, diskmaskiner, ugnar, ångugnar, frontmatade tvätt-/torkkombinationer, smarta luftkonditionerings-/friskluftsystemkontroller, smarta vattenvärmare)

3. Konsumentelektronik och kommersiell utrustning

· Bärbara spelkonsoler, digitala fotoramar, bärbara DVD-spelare, Bluetooth-högtalare/radioskärmar, POS-terminaler, beställningsterminaler, tidsregistreringsmaskiner, elektroniska ordböcker, maskiner för tidig utbildning/inlärningsenheter, elektroniska tangentbord, kommersiella handterminaler (beställningsterminaler, streckkodsläsare)

Varför fortsätter över 200 kunder att välja oss?

Kärnfördelar

• Flergränssnittsdesign för hög kompatibilitet

Stöder parallell RGB, seriell RGB och CCIR656/601 samtidigt, vilket möjliggör flexibel anpassning till olika huvudkontrollscheman och minskar kundernas kostnader för hårdvarujustering.

• Industriell miljöanpassningsförmåga

Har ett driftstemperaturområde på -10°C ~ +60°C och har klarat flera tillförlitlighetstester, inklusive hög-lågtemperaturlagring, temperaturcykler, vibrationer och ESD, vilket gör den lämplig för tuffa miljöer.

• Optimerad optisk och beröringsupplevelse

Antar en Newton-ring-resistent matt film för att eliminera interferensfransar och säkerställa smidig beröringsfunktion; ythårdheten är ≥ 3H för reptålighet, idealisk för högfrekventa driftscenarier.

• Exakt mekanisk struktur och lättmonterad design

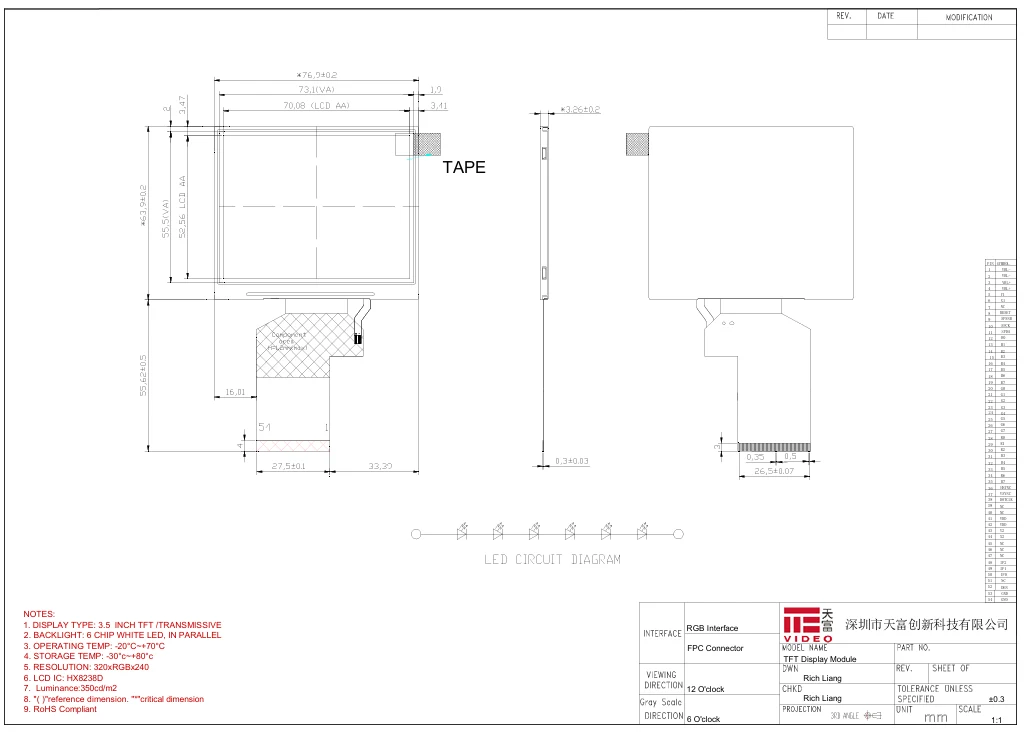

Tillhandahåller flera uppsättningar nyckeldimensioner inklusive AA, OD, VA och gummiram, vilket underlättar kundernas strukturella öppnings- och lamineringsdesign och minskar monteringssvårigheter.

• Bred spänningsförsörjning och låg strömförbrukning

Har ett brett inspänningsområde på 2,6V–3,6V, med låg känslighet för strömförsörjningsfluktuationer, lämplig för batteridrivna eller industriella strömförsörjningsmiljöer.

Din betrodda LCD-partner med 16 års specialisterfarenhet --- Tianfu

När du jämför flera leverantörer, utöver parametrar och priser, vill vi förmedla vårt unika värde som en liten och medelstor tillverkare med över 16 års dedikerad erfarenhet inom industrin för flytande kristaller. Att välja oss innebär att du får mer än bara en displaymodul – du får en stabil, pålitlig och mycket lyhörd långsiktig partner.

✅ Vi kan våra produkter, och ännu viktigare, vi förstår dina behov

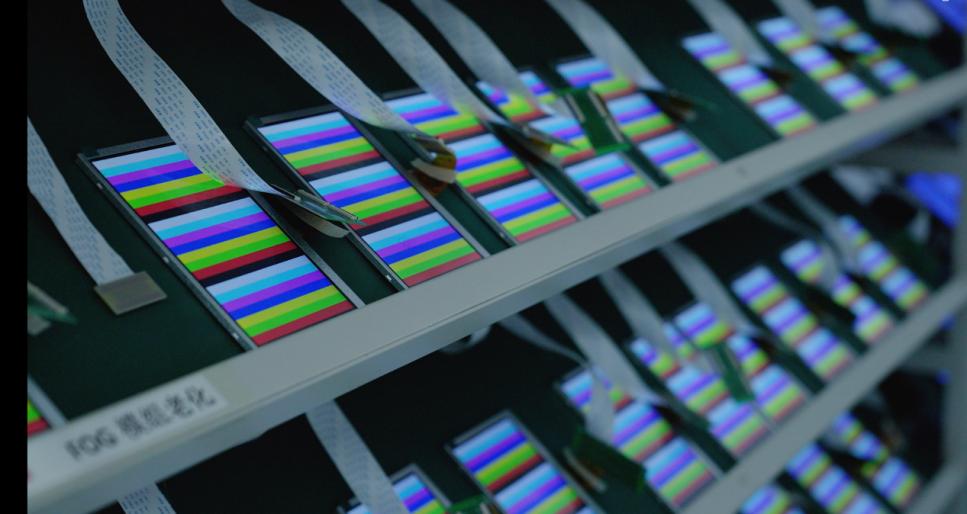

· Beprövade tillverkningsprocesser: 16 års samlad erfarenhet har gett oss en djupgående behärskning av tillämpningen av klassiska drivrutiner ICs som HX8238D. Från COG-bindning och ITO-filmlaminering till åldringstester och 100 % inspektion, vi har etablerat mogna och stabila produktionsarbetsflöden, vilket säkerställer att varje modul du får levererar konsekvent prestanda, tillförlitlighet och hållbarhet.

· Pain Point-targeted Design: Modulens multi-interface kompatibilitet (RGB/CCIR) och industriell kvalitet breda temperaturtolerans är resultatet av designoptimeringar baserade på omfattande kundfeedback. Vi förstår att små och medelstora kunder behöver en "mångsidig" och robust display för att möta de olika kraven i flera projekt.

✅ Vår måttliga skala innebär större fokus och flexibilitet

· Snabb respons och kommunikation: Inga besvärliga procedurer som är typiska för stora företag. Dina tekniska förfrågningar, specifikationsbekräftelser eller ändringsförfrågningar kommer att hanteras direkt av erfarna ingenjörer eller projektledare, med svarstider mätta i timmar snarare än dagar.

· Flexibelt anpassningsstöd: Oavsett om du behöver justeringar av FPC-längd, pinout i gränssnittet, bakgrundsbelysningens ljusstyrka eller anpassning av specifika firmwareinitieringskoder, har vi möjligheten för snabba tekniska svar. Din beställning på 500 enheter behandlas med samma prioritet som nyckelkonton.

· Fokusdrivet värde: Vi är specialiserade på tillverkning av små till medelstora TFT- och pekskärmar, med alla processförbättringar och kvalitetskontrollåtgärder inriktade på denna kärnverksamhet. Vad du får är resultatet av ett team dedikerat till ett fokuserat expertområde.

✅ Vi värdesätter vårt rykte, säkerställer kontrollerad kvalitet och stabil leverans

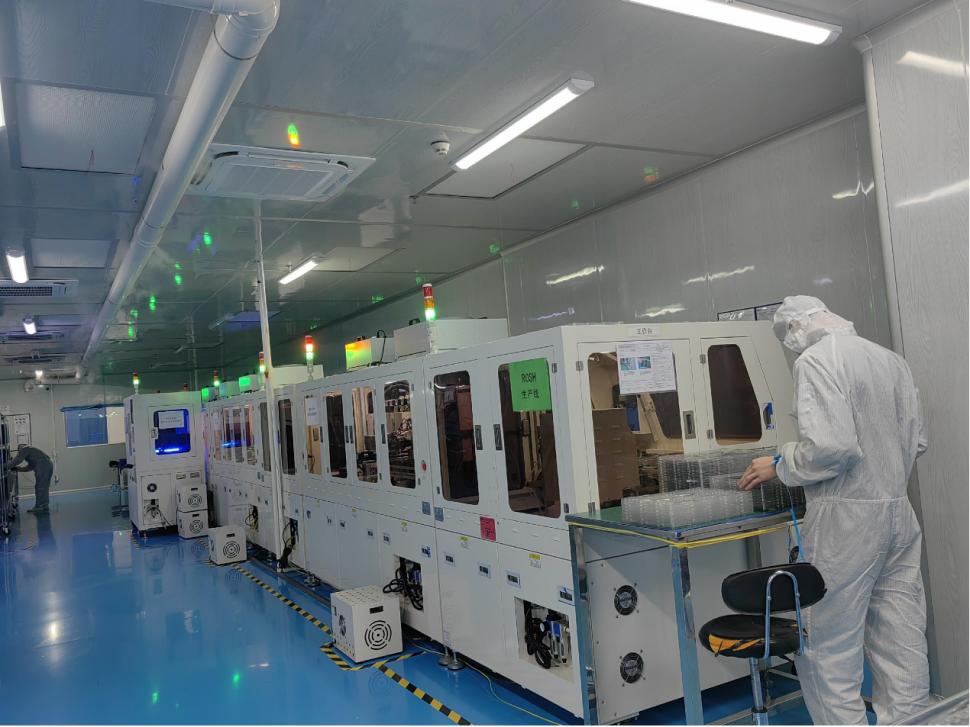

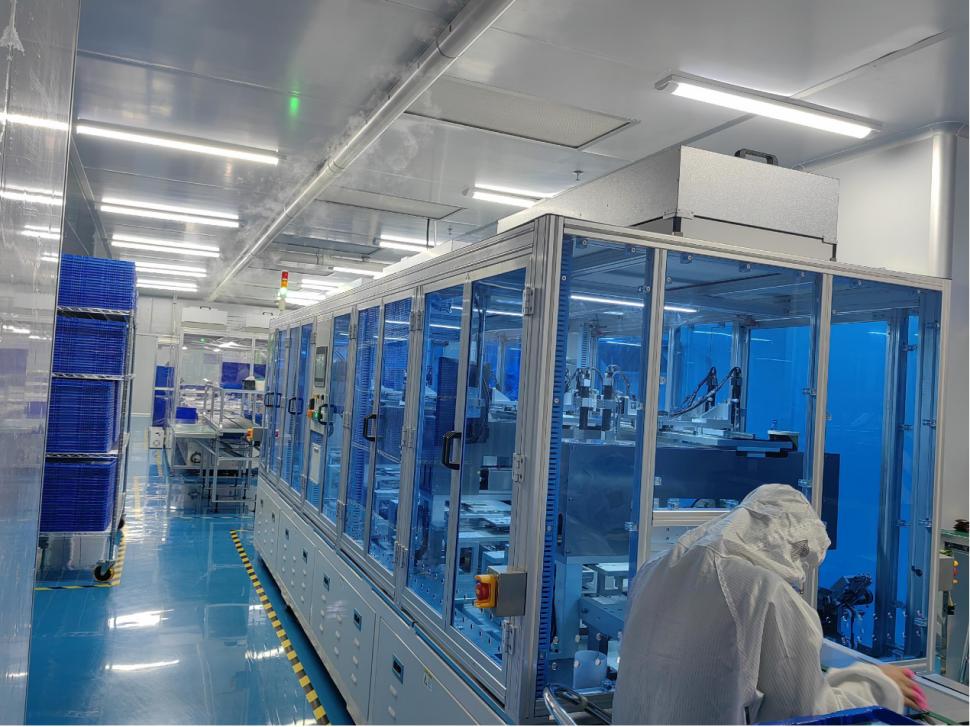

· Helcykels intern förvaltning: Från materialanskaffning och SMT-placering till modulmontering och testning, alla kritiska processer slutförs i våra egna anläggningar. Detta säkerställer full kvalitetsspårbarhet och kontroll, vilket eliminerar riskerna för kvalitetsfluktuationer orsakade av outsourcing.

· Långsiktigt engagemang för leveranser: Vi inser till fullo vikten av produktens livscykel för dina projekt. För klassiska komponenter som HX8238D har vi etablerat ett säkert lagersystem och kan tillhandahålla garanterad kontinuerlig leverans, vilket stödjer dina långsiktiga produktionsbehov utan bekymmer.

· Transparent samarbete: Vi tillhandahåller gärna detaljerade datablad, testrapporter och till och med processintroduktioner. Vi tror att det bara är när kunderna fattar välgrundade köpbeslut kan långsiktiga partnerskap byggas.

✅ Omfattande stöd före försäljning och efter försäljning

· Klart att använda utvecklingsstöd: Varje modul kommer med tydliga gränssnittsdefinitioner, validerade drivrutinskoder (kompatibla med vanliga MCU-plattformar) och schematiska referenser, vilket avsevärt minskar dina ingenjörers felsökningstid.

· Produktionsimplementeringshjälp: Om du använder våra moduler för första gången kan vi ge riktlinjer för lödning, monteringsförebyggande åtgärder och enkla funktionstestningar, vilket hjälper dig att uppnå smidig massproduktion.

· Pålitlig kvalitetssäkring: Alla moduler genomgår 100 % elektriska tester och provtagningstillförlitlighetsinspektioner före leverans, och backas upp av en 12-månaders kvalitetsgaranti.

Sammanfattningsvis innebär att välja oss att välja en pålitlig partner som erbjuder:

Produkter förfinade av 16 års branscherfarenhet + Agile lyhördhet för dina anpassningsbehov som ett litet och medelstort företag + Rigorös kvalitetskontroll som om vi värnar om vårt eget varumärke.

Vi kanske inte är den största leverantören på marknaden, men vi är fast beslutna att vara den som förstår dig bäst och ger dig störst sinnesro.

faq

F1: Stöder den här skärmen pekfunktioner?

Ja, denna modul integrerar en resistiv pekskärm (ITO-film) som stöder enpunktsberöring. Den har ett standard 4-trådsresistivt gränssnitt och kräver ett externt touchkontrollchip eller en MCU med inbyggd ADC.

F2: Kan du tillhandahålla en version med kapacitiv touch?

Den nuvarande standardversionen kommer med resistiv touch. För kapacitiv beröring (stöder flerpunktsberöring), kontakta oss för anpassning.

F3: Vad är skillnaden mellan CCIR656 och CCIR601 i gränssnittet? Hur ska jag välja?

CCIR656 är ett inbäddat synksignalformat (används vanligtvis för digitala videoströmmar), medan CCIR601 är ett separat synksignalformat. Om din processor matar ut standard ITU-R BT.656/BT.601 videosignaler (t.ex. vissa multimediaprocessorer), är direktanslutning möjlig. Om du är osäker, vänligen ange din huvudsakliga kontrollmodell så hjälper vi dig med valet.

F4: Kan driftstemperaturområdet -10°C ~ +60°C utökas till ett bredare område?

Standardprodukten har detta temperaturområde. För industriella breda temperaturkrav som -30°C ~ +80°C kan anpassning diskuteras, vilket vanligtvis innebär justeringar av flytande kristallmaterial och tillverkningsprocesser.

F5: Finns matchande drivrutiner eller adapterkort tillgängliga?

Vi kan tillhandahålla RGB-adapterkort och touch-adapterkort (inklusive touch-IC) för att förenkla din kretsdesign. Kontakta vårt säljteam för detaljer.

Produktions- och användningsrelaterad

F6: Vilken är ESD-skyddsnivån för modulen?

Modulen har klarat ESD-tester på ±8kV (lufturladdning) / ±4kV (kontakturladdning), vilket uppfyller kraven i allmänna industriella miljöer. Det rekommenderas att vidta lämpliga jordnings- och isoleringsåtgärder vid design av produkthöljet.

F7: Kommer en svarstid på 15ms att orsaka rörelseoskärpa?

15ms är den typiska grå-till-grå svarstiden, vilket är tillräckligt för de flesta scenarier som industriell kontroll, instrumentering och interaktiva gränssnitt. För höghastighetsvideouppspelning (t.ex. över 30 fps) rekommenderas det att utvärdera den faktiska dynamiska bildens prestanda.

F8: Hur är bakgrundsbelysningen på modulen ansluten?

Modulen i sig inkluderar inte en drivkrets för bakgrundsbelysning, men har LED-bakgrundsbelysningsstift (vanligtvis +3,3V och GND). Du måste ansluta en extern konstantströmkälla eller bakgrundsbelysningsdrivkrets. Strömmen beror på den serieparallella konfigurationen av bakgrundsbelysningens lysdioder (typiskt värde: ca 60-100mA).
