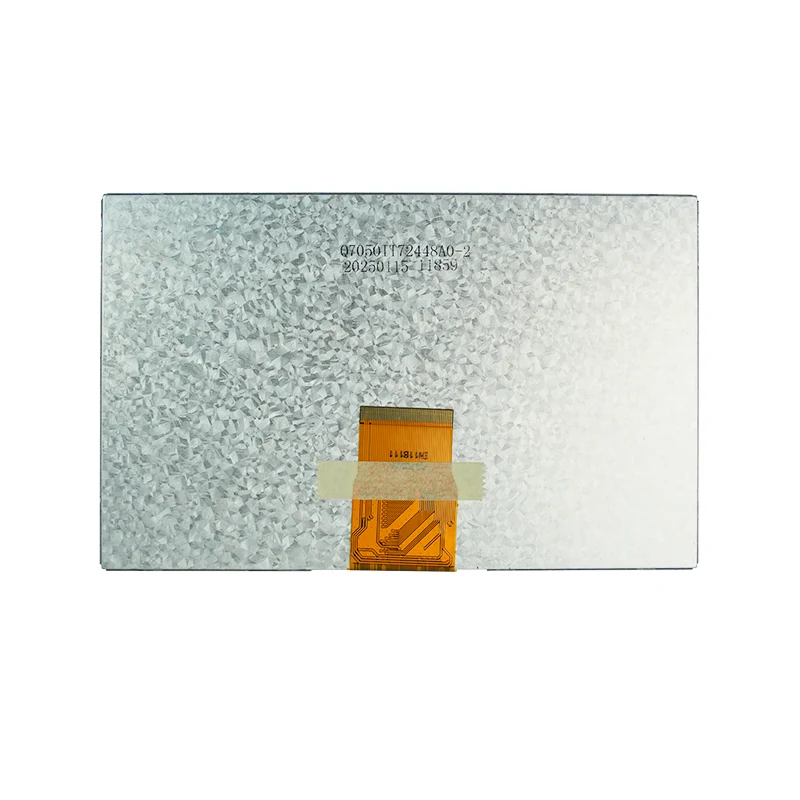

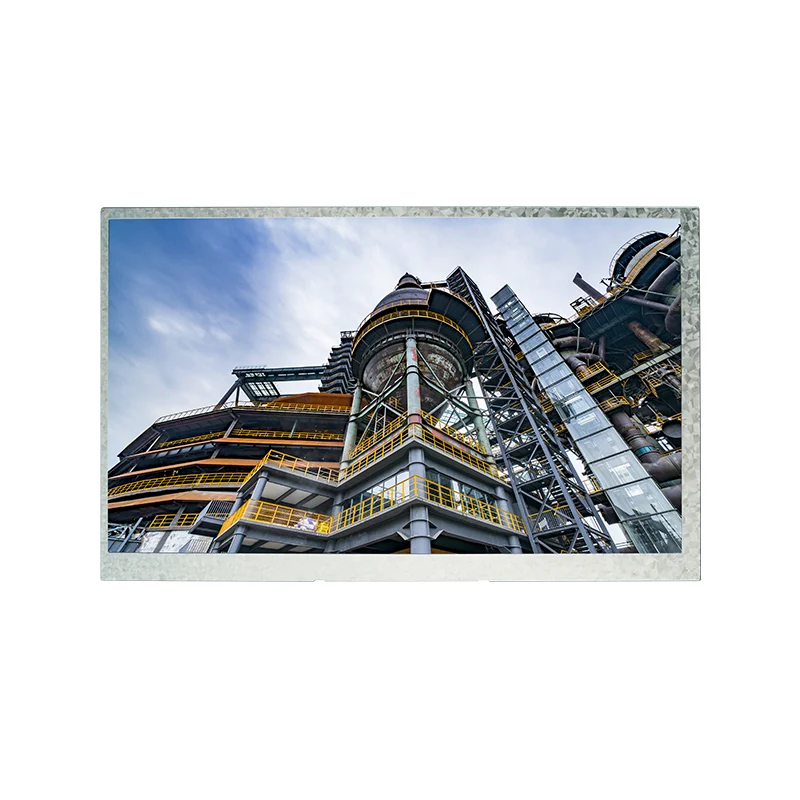

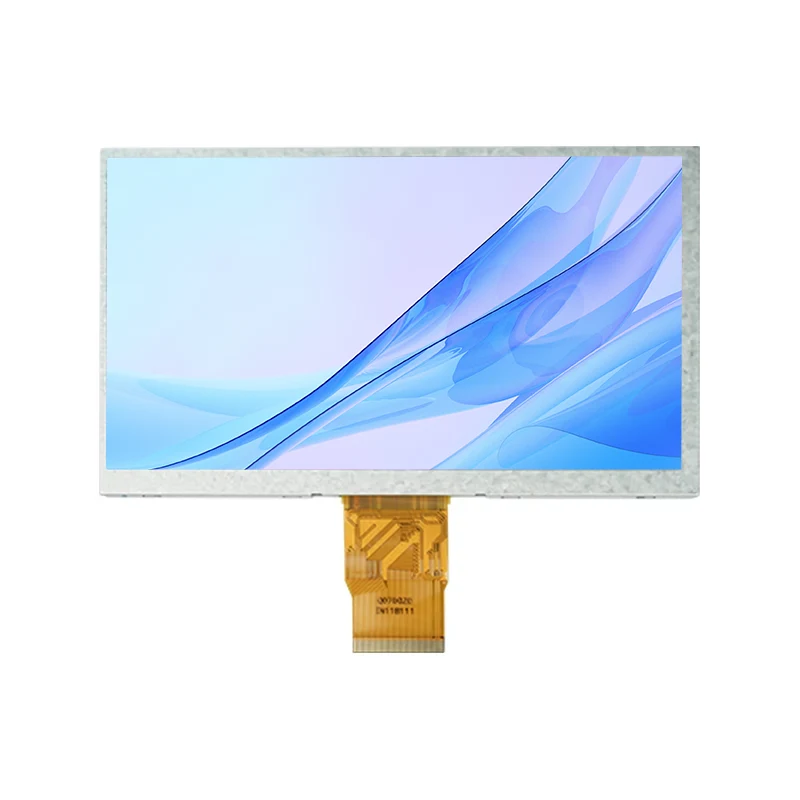

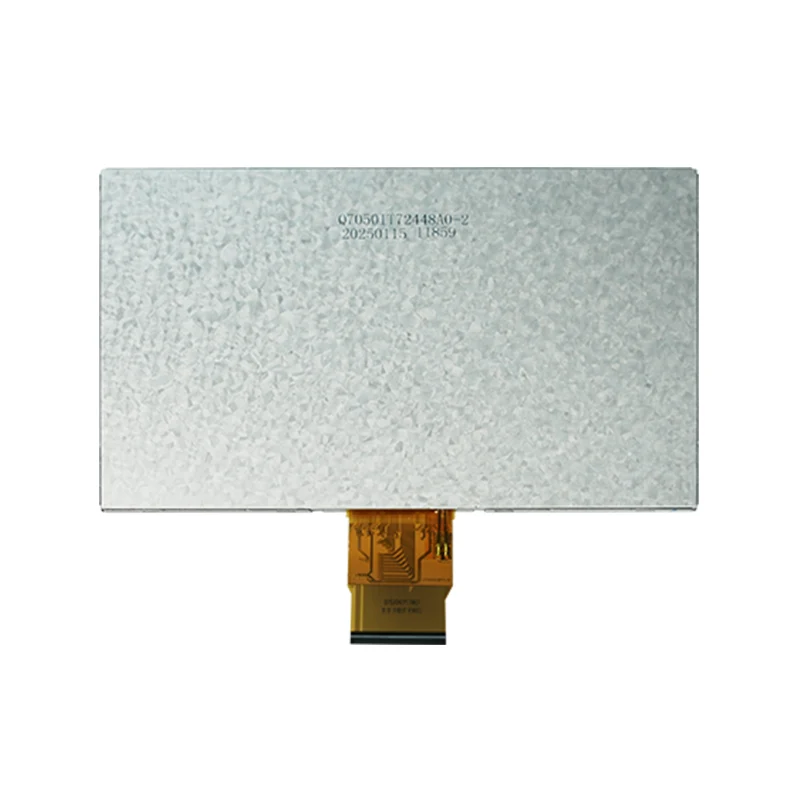

7.0 'Gratis visningsvinkelfärg TFT LCD Displaymodul

Kärnspecifikationer

Visningsstorlek

7,0-tums IPS TFT-LCD

Upplösning

1024 × RGB × 600 (WVGA)

Pixelplan

0,1506 (h) × 0,1432 (v) mm

Aktivt område

154.21 (h) × 85,92 (v) mm

Konturdimensioner

165 (w) × 100 (h) × 3,5 (d) mm

Visningsläge

Normalt svart (IPS -teknik)

Gränssnitt

TTL Parallel RGB (50-stift FPC)

Ytbehandling

Anti-Glas (2H/3H hård beläggning)

Elektriska egenskaper

Digital leveransspänning (VDD)

3.3V (3.0–3.6V)

Analog matningsspänning (AVDD)

9.6V (9.4-9.8V)

TFT -grindspänning (VGH/VGL)

18V (17–19V) / -6V (-7-till 5V)

Aktuell konsumtion (typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0.5MA, VGL: 1MA

Bakgrundsbelysningspänning/ström

9.6V (8.4–10.6V) / 180MA (27 lysdioder)

Driftstemperatur

-20 ° C till +70 ° C

Lagringstemperatur

-30 ° C till +80 ° C

Optiska egenskaper

Luminance (typ.)

450 CD/m² (mittpunkt)

Kontrastförhållande (typ.)

800: 1 (0 ° visningsvinkel)

Svarstid (typ.)

25ms (stig + fall)

Visningsvinkel (H/V)

80 °/80 ° (Cr> 10)

Färggam (NTSC)

50%

Kromatiskhet (vit)

X: 0,230–0,330, Y: 0,260–0,360

Gränssnitt och kontroll

Anslutningstyp

Hirose FH12A-50S-0.55H (50-stift FPC)

Datainmatning

8-bitars RGB (24-bitars färgdjup)

Synkroniseringslägen

DE -läge (standard) / hs / vs -läge

Skanna riktningskontroll

L/R (vänster/höger skift)/UPDN (upp/ner skanning)

Diteringsstöd

8-bitars (h) eller 6-bitars upplösning
