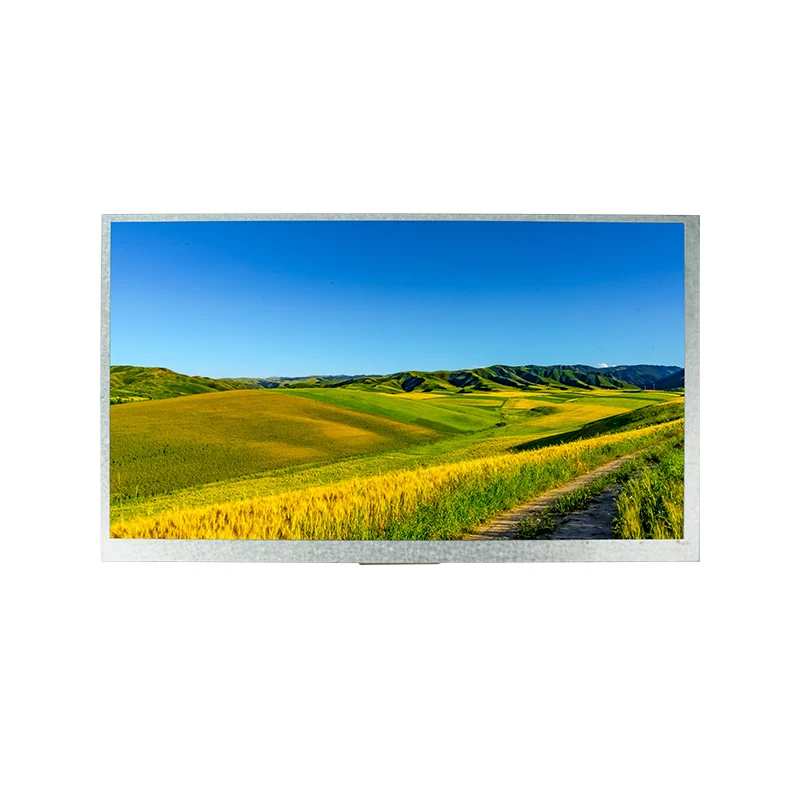

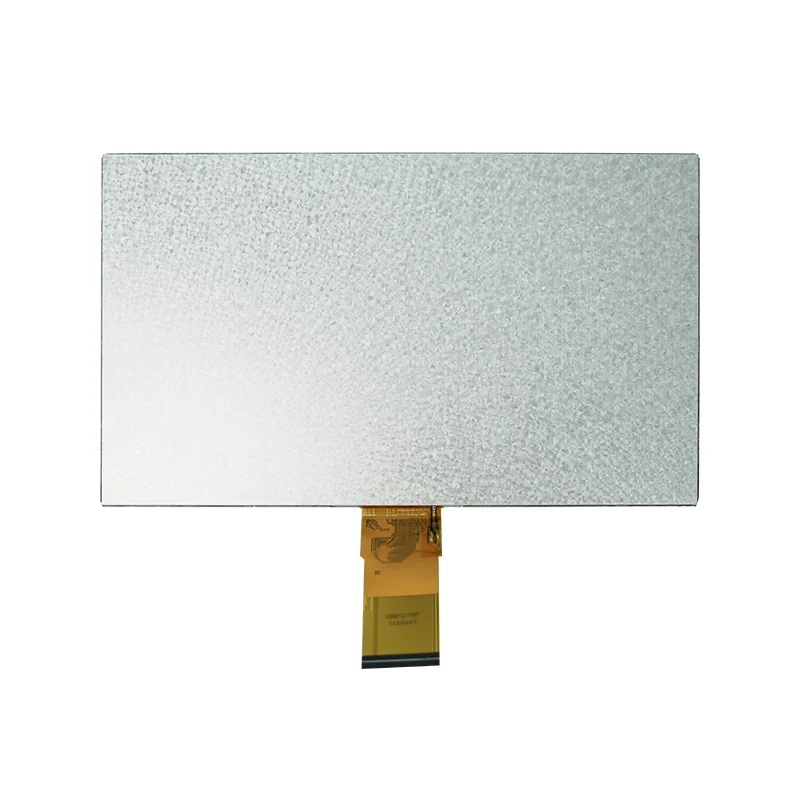

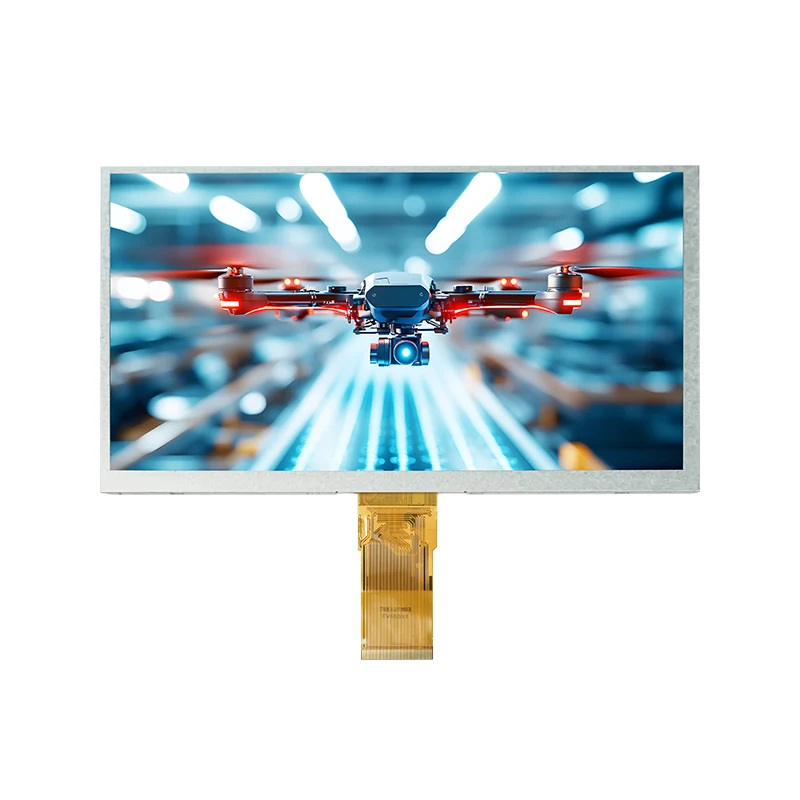

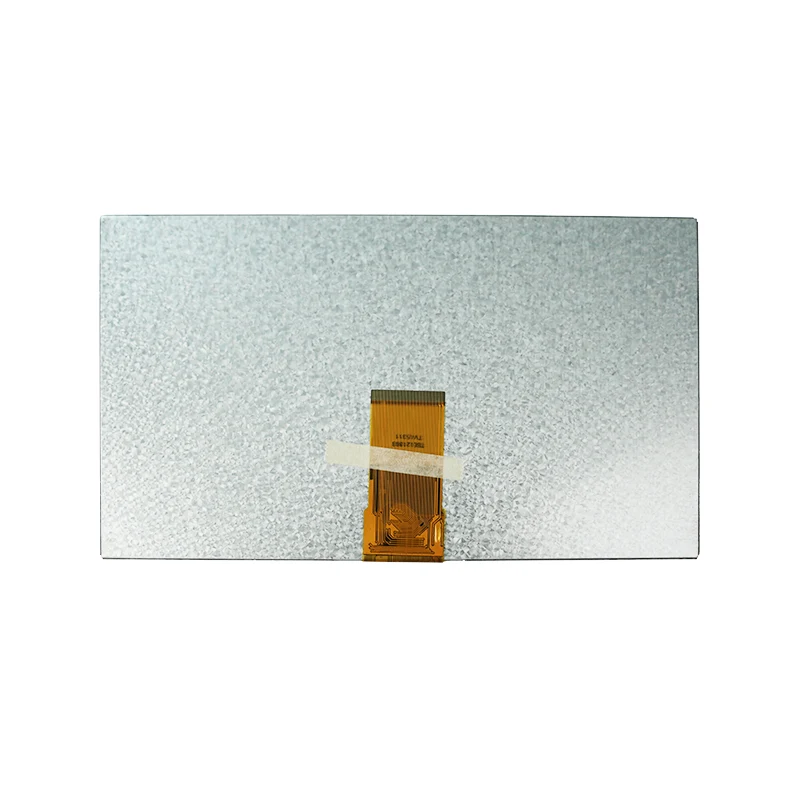

9,0' HMI Square TFT LCD-skärmmodul

Tianfu erbjuder en robust 9,0' HMI Square TFT LCD-skärmmodul med ett 24-bitars RGB-gränssnitt och COG-teknik. Den är byggd för industriell/medicinsk automation och stöder anpassade FPC:er, fungerar från -20°C till 70°C och stöds av en pålitlig 12-månaders garanti.

Skicka förfrågan

Produktbeskrivning

Nyckelfunktioner och fördelar

🔍Högupplösningstydlighet

9,0-tums TFT-LCD med 800×480 RGB-randpixlar och visningsriktning klockan 6 för skarp synlighet vid vidvinkel.

🔌 Robust integration

24-bitars parallellt RGB-gränssnitt säkerställer sömlös kompatibilitet med industri- och konsumentsystem.

⚡ Ultralågt

Power Design Fungerar effektivt vid 2,8–3,3V (digitalt) och 9,4–9,8V (analogt), idealiskt för energikänsliga applikationer.

🌡️Extrem hållbarhet

Tål -20℃ till 70℃ drift och har en 20 000-timmars LED-bakgrundsbelysning (18 lysdioder, 120mA) för tuffa miljöer.

🎯 Precisionsteknik

COG-teknik och optimerad VCOM-spänning minimerar flimmer, vilket säkerställer hög kontrast och stabil prestanda.

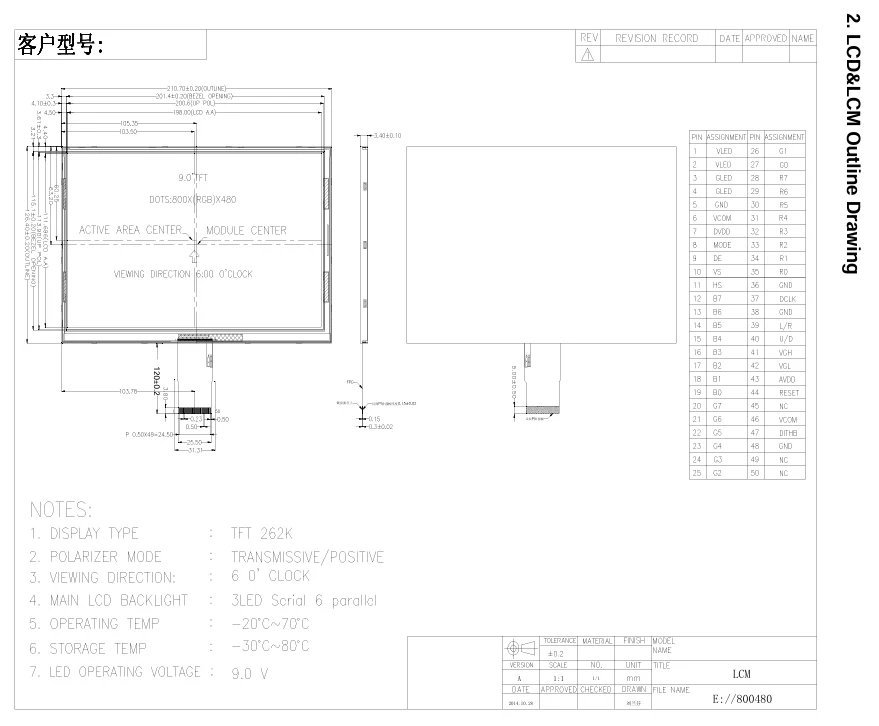

Tianfu Customized 9.0' HMI Square TFT LCD Display Modul Specifikation

Kärnspecifikationer
Displaystorlek	9,0-tums a-Si TFT-LCD (transmissiv)
Upplösning	800(RGB) × 480 pixlar (RGB-rand)
Visningsläge	Normal Vit TN, klockan 6 Visningsriktning
Gränssnitt	24-bitars parallell RGB (MPU-gränssnitt)
Strömförsörjningsspänning	Digital: 2,8–3,3 V (DVDD) Analog: 9,4–9,8 V (AVDD) Grindspänning: VGH=17–19 V, VGL=-6,6~-5,4 V
Bakgrundsbelysning	Vit LED × 18 (Total ström: 120 mA)

Absolut högsta betyg
Driftstemperatur	-20,0 ℃ ~ 70,0 ℃
Förvaringstemperatur	-30,0 ℃ ~ 80,0 ℃

Elektriska egenskaper
Digital matningsspänning (DVDD)	3,0 V (min) / 3,3 V (typ) / 3,6 V (max)
Analog matningsspänning (AVDD)	9,4 V (min) / 9,6 V (typ) / 9,8 V (max)
Gate On Voltage (VGH)	17 V (min) / 18 V (typ) / 19 V (max)
Gate Off Voltage (VGL)	-6,6 V (Min) / -6 V (typ) / -5,4 V (Max)
Common Electrode Driving Signal (VCOM)	3,7 V (typ)

Specifikationer för bakgrundsbelysning
LED framåtspänning	9,0 V (typ) / 9,9 V (max)
LED livslängd	20 000 timmar
LED Luminans	≥3000 cd/m²
LCM Luminans	120 cd/m²

Tidsparametrar (horisontell)
DCLK Frekvens	33,3 MHz (typ) / 50 MHz (max)
Horisontellt visningsområde	800 DCLK
HS pulsbredd	1 DCLK (min) / 48 DCLK (typ)
HS Back Veranda	88 DCLK
HS veranda	40 DCLK

Detaljer

Certifieringar och kvalitetssäkring

Tianfu Display har åtagit sig att leverera tillförlitliga, högkvalitativa displaymoduler. Våra tillverkningsprocesser stöds av internationellt erkända certifieringar och rigorösa kvalitetskontrollsystem.

ISO 9001:2015-certifiering:Standardiserat arbetsflöde för kvalitetsledning som säkerställer kontinuerlig prestandaoptimering.
Global efterlevnad:100 % RoHS & REACH-kompatibla råmaterial, säkra för direkt import till europeiska och nordamerikanska marknader.
100 % Dual-Gate Inspection:Varje TFT-modul genomgår helautomatisk elektrisk, optisk enhetlighet och miljötestning innan säker förpackning.
Batchtillförlitlighetsloggar: Obligatoriska temperaturcykler, fuktmotstånd och motljusaccelererade åldringstest utförda på varje produktionsparti.
Full partispårbarhet:Serialiserad enhetsspårning mappad till individuella produktionsdatum, kemiska partier och laboratorietester.

Varför välja Tianfu? — Konkurrensfördelar

Särdrag	Tianfu 9.0" HMI Square Module	Typiskt alternativ
Driftstemperatur	-20℃ ~ 70℃ (brett spektrum)	0℃ ~ 50℃ (begränsat)
Livslängd för bakgrundsbelysning	20 000 timmar	10 000–15 000 timmar
Flimmerkontroll	Optimerad VCOM + COG-design för minimalt flimmer	Grundläggande kompensation, märkbart flimmer vid låg ljusstyrka
Anpassningsstöd	FPC, B/L, TP, modifieringar av firmware med snabb omsättning	Styv MOQ, långa ledtider
Kvalitetscertifieringar	ISO 9001, RoHS, REACH, full spårbarhet	Ofta begränsad dokumentation
Garanti & Support	12 månaders garanti, teknisk support, 24 timmars svar	Standard 3–6 månader, begränsad teknisk assistans
Prov- och småpartibeställningar	Godkänd (1-30 st omedelbart lager)	Hög MOQ krävs
