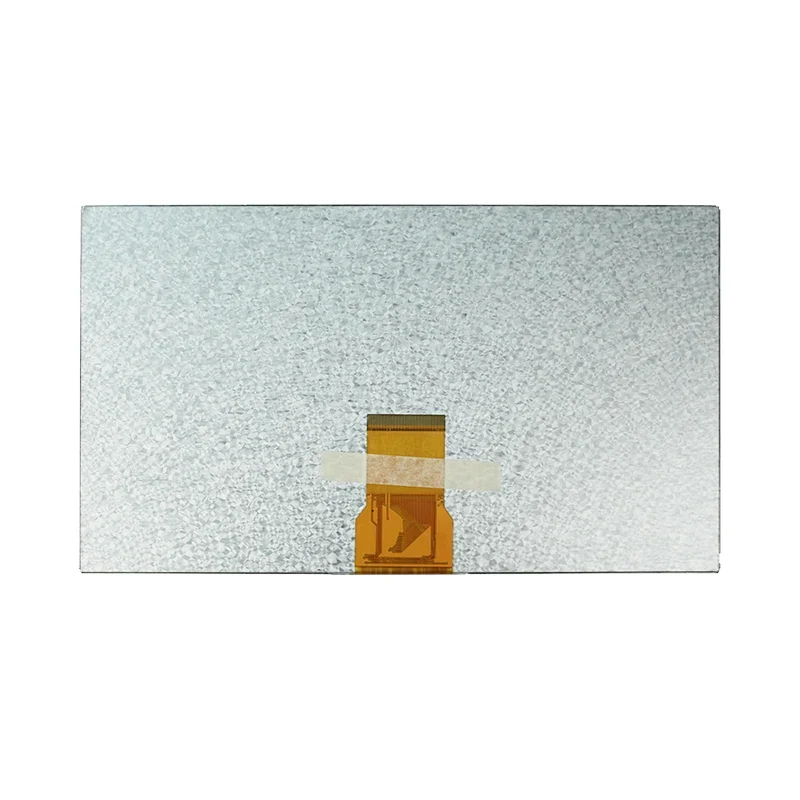

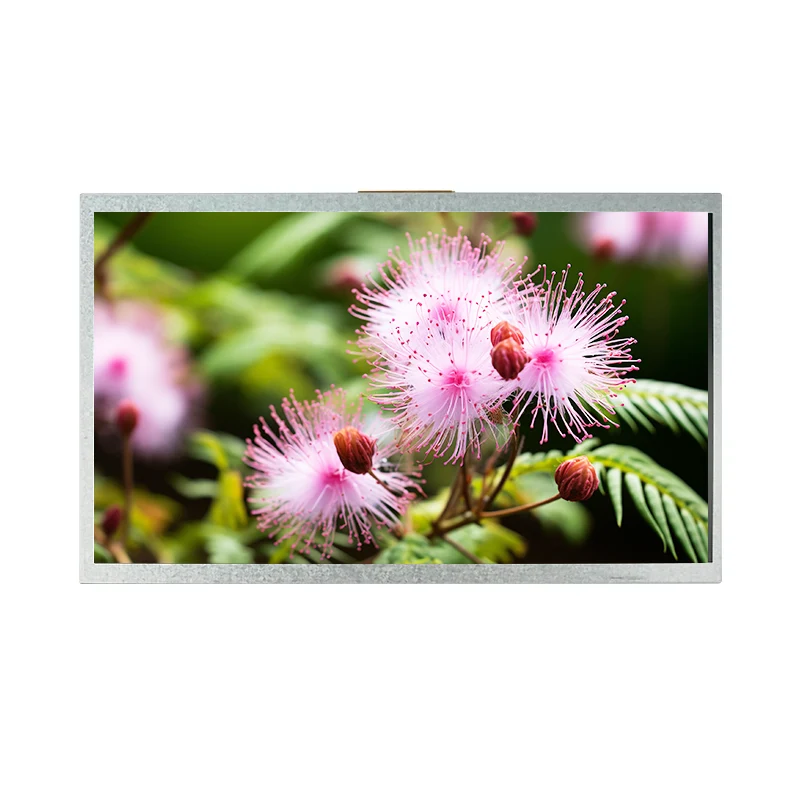

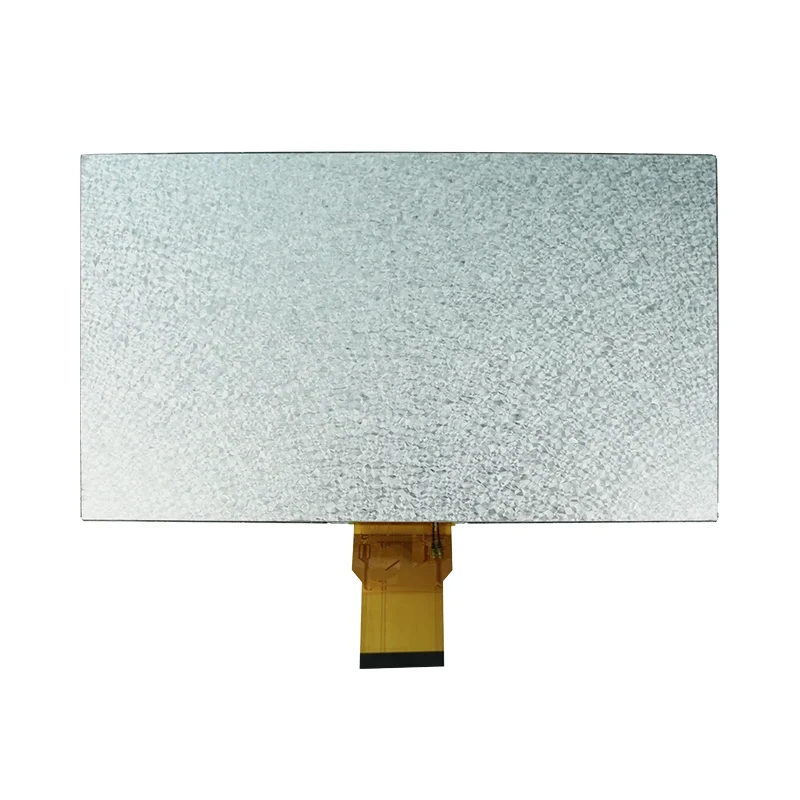

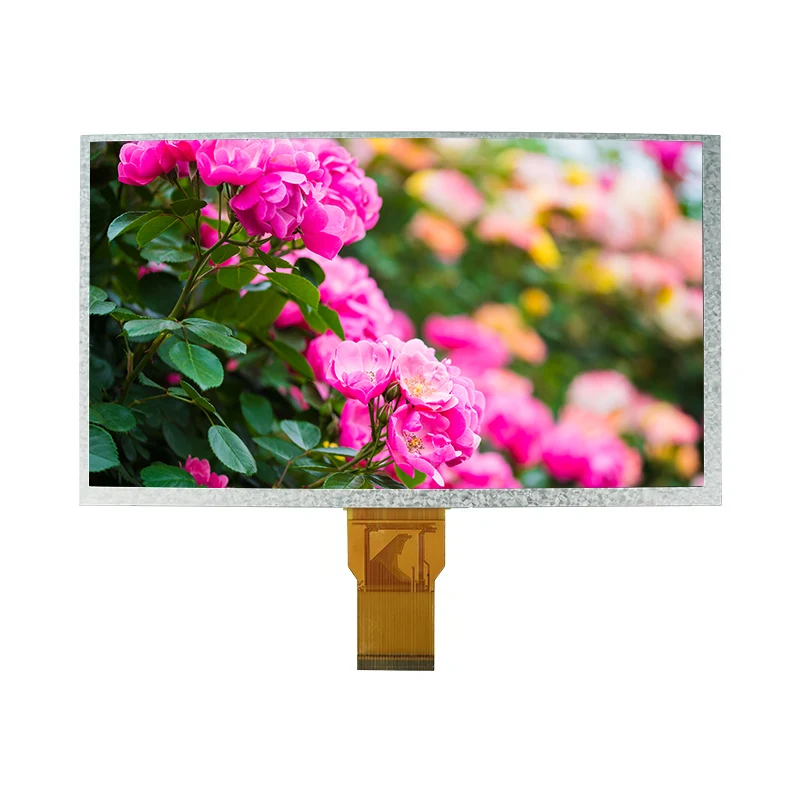

9,0' industriell HDMI TFT LCD-skärmmodul

Viktiga fördelar – varför denna modul passar din design

📐WVGA högupplöst klarhet

Klarhet 800×480 pixlar med RGB-stripe arrangemang ger skarpa bilder och fin text för HMI-gränssnitt.

🔌Sömlös gränssnittskompatibilitet

24-bitars parallell RGB (MPU-gränssnitt) fungerar med de flesta industri- och konsumentkontroller, vilket minskar utvecklingsarbetet.

❄️🔥Brett temperaturområde

Fungerar från -10℃ till 60℃; lagring ner till -20℃. Tillförlitlig i oreglerade fabriksgolv eller utomhuskapslingar.

💡Bakgrundsbelysning med lång livslängd

20 000 timmars LED-livslängd minimerar stilleståndstid och utbyteskostnader. 120 cd/m² luminans ger utmärkt läsbarhet.

⚙️KUGGETeknik och flimmerkontroll

Chip-on-Glass-förpackning säkerställer kompakthet, medan justerbar VCOM (4.0–4.4V) låter dig finjustera för minimalt flimmer.

🛠️Anpassningsfärdig

Provbeställningar av små partier accepteras. Anpassningsbar FPC, B/L, pekskärm och firmware för att matcha dina unika krav.

Tekniska specifikationer

Detaljer

Applikationer och framgångsberättelser

Denna 9,0" HMI kvadratiska TFT LCD-modul har framgångsrikt distribuerats i ett brett spektrum av branscher. Nedan följer typiska fall och verkliga exempel där Tianfu Display hjälpte kunder att nå sina mål.

🏭Industriell automation – Kontrollpanel för CNC-maskin

En europeisk maskintillverkare behövde en robust display för sin CNC-operatörspanel. Den breda driftstemperaturen (-10 ℃ till 60 ℃) och COG-kompaktheten möjliggjorde sömlös integration i deras befintliga hölje. Resultat: minskade fältfel med 30 % och förenklad montering.

🏥Medicinsk utrustning – Patientmonitorgränssnitt

För uppstart av medicinsk utrustning tillhandahöll vi en anpassad FPC och bakgrundsbelysningsdesign för att passa deras bärbara bildskärm. Kontrastförhållandet 350:1 säkerställer tydlig vågform även i ljusa sjukhusmiljöer. 12-månaders garanti gav dem förtroende för regulatorisk inlämning.

🏠 Smart Home – Central kontrollpanel

En smart hemintegratör valde den här modulen för sitt 24-bitars RGB-gränssnitt, som möjliggjorde smidig animeringsrendering. Justerbar VCOM hjälpte till att eliminera flimmer vid låg ljusstyrka, vilket förbättrade användaren

upplevelse under nattlig användning.

📊Kommersiell kiosk – Utomhusbiljettterminal

Med lagringstemperatur ner till -20℃ överlevde modulen vinterförhållanden i utomhuskiosker. 20 000 timmars bakgrundsbelysningslivslängd minskade underhållssamtal, vilket sänker den totala ägandekostnaden för kunden.

Anpassningsalternativ

• FPC (Flexible Printed Circuit):Ändra pinout, längd eller form för att matcha din kontakt.
• Bakgrundsbelysning (S/V):Justera ljusstyrka, färg eller LED-layout för specifika belysningskrav.
• Pekpanel: Lägg tillresistiv eller kapacitiv beröring med anpassad överlagring.
• Firmware och gränssnitt:Förladda initialiseringssekvenser eller anpassa till icke-standardiserade MCU-tider.
• Täckglas och optisk limning:För ökad hållbarhet och optisk klarhet.

Vårt produktions- och kvalitetsflöde

1. Design & Engineering Review:Vårt team arbetar med dina scheman för att verifiera kompatibilitet och föreslå optimeringar.

2. Prototypframställning (2–3 veckor):Små batchprover för validering; iterativa justeringar efter behov.

3. Test av tillförlitlighet:Varje batch genomgår temperaturcykler, vibrationer och åldringstester för bakgrundsbelysning för att säkerställa att specifikationerna uppfylls.

4. Massproduktion (3–6 veckor):COG-bindning, FPC-montering, bakgrundsbelysningsintegration och optisk inspektion.

5,100 % utgående inspektion:Slutlig elektrisk, optisk och visuell kontroll. Lots spårbarhetsregister sparas i 5 år.

Vi tillhandahåller också fullständig dokumentation, inklusive datablad, initialiseringskod och testrapporter – vilket ger dina ingenjörer möjlighet att integrera med säkerhet.
