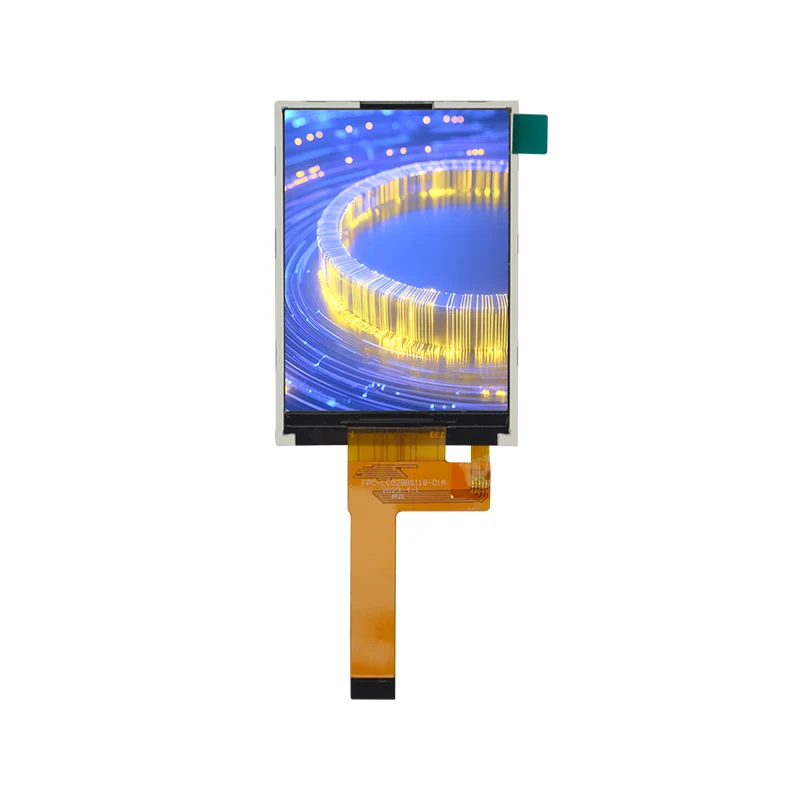

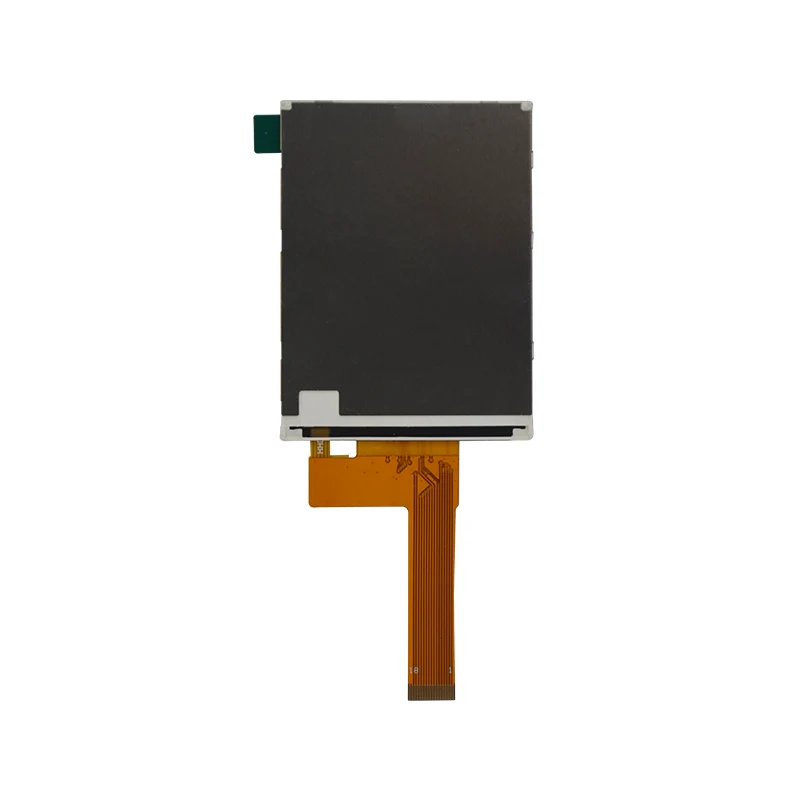

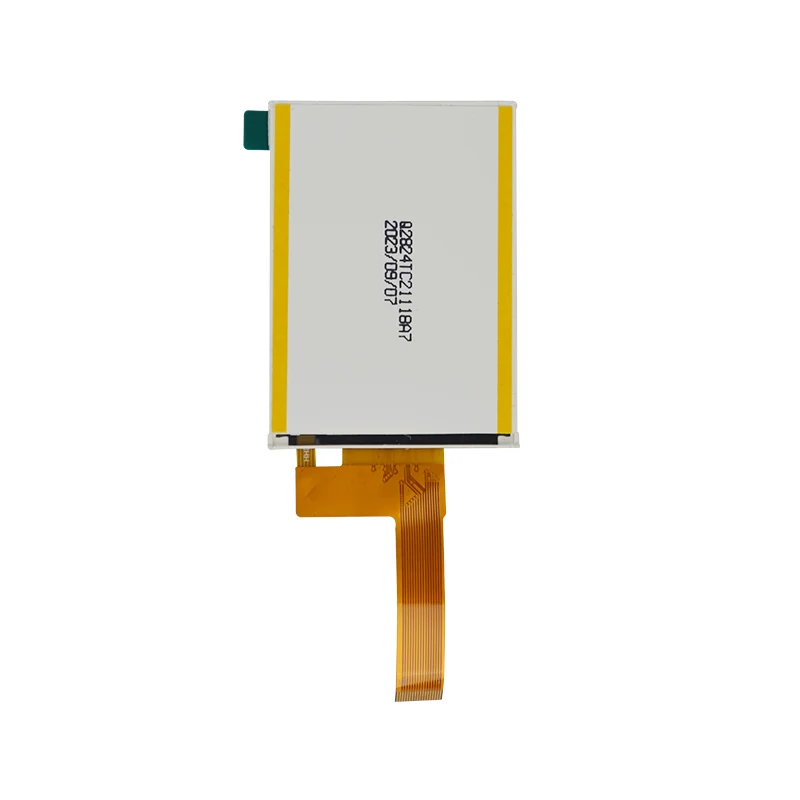

2.7 '300 NIT Standard IPS TFT LCD -skärmmodul

Modultyp

2,7 "TFT/16M färg

Upplösning

960 × 240 pixlar (grafisk dot-matris)

Gränssnitt

Spi & rgb

Visningsläge

Transmissiv TFT

Omdöme

Vit LED (parallell)

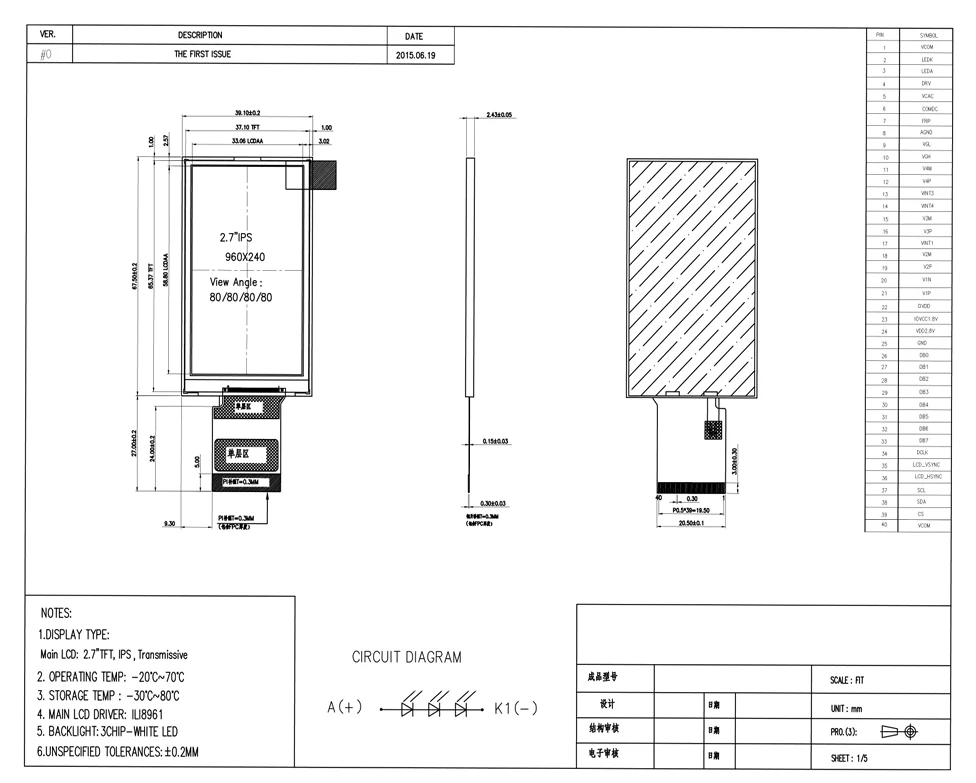

Mekaniska dimensioner

39.1 (W) × 67,5 (h) × 2,4 (t) mm (FPC utesluten)

Aktivt område

33,06 (W) × 58,80 (h) mm

Pixelplan

0,18375 (W) × 0,13775 (h) mm

Elektriska specifikationer

· Logikspänning (VDD): 3.0–3.6V (Typ. 3.3V)

· Ingångsspänning (VIH): 0,8 × IOVCC till IOVCC

· Ingångsspänning (VIL): -0,3V till 0,2 × IOVCC

· Aktuell konsumtion: 8mA (Typ.)

Bakgrundsbelysningsspecifikationer

· Spänning: 8.7–10.2V

· Aktuell: 15–25mA

· Driftstemperatur: -20 ° C till +70 ° C

· Lagringstemperatur: -30 ° C till +80 ° C

Tidsegenskaper

· Clkin -frekvens: 13,5–30MHz (Typ. 27MHz)

· HSD -period: 1024–1907 Clkin -cykler

· Vertikal synk: 242,5–450,5H (NTSC/PAL)

Standardprodukter

Anpassade produkter

Beställningskvantitet

Leveranstid

Anpassningstyp

Leveranstid

1-30 st

Omedelbart

Allmän

5-8 veckor

31-100 st

1 vecka

Fpc

4 veckor

101-500 st

1-2 veckor

Ctp

6 veckor

501-1000 st

2-5 veckor

B/l

6 veckor

1001-5000 st

4-5 veckor

Drivrutin

8 veckor

5000+ datorer

5-7 veckor

LCD -panel

16 veckor
