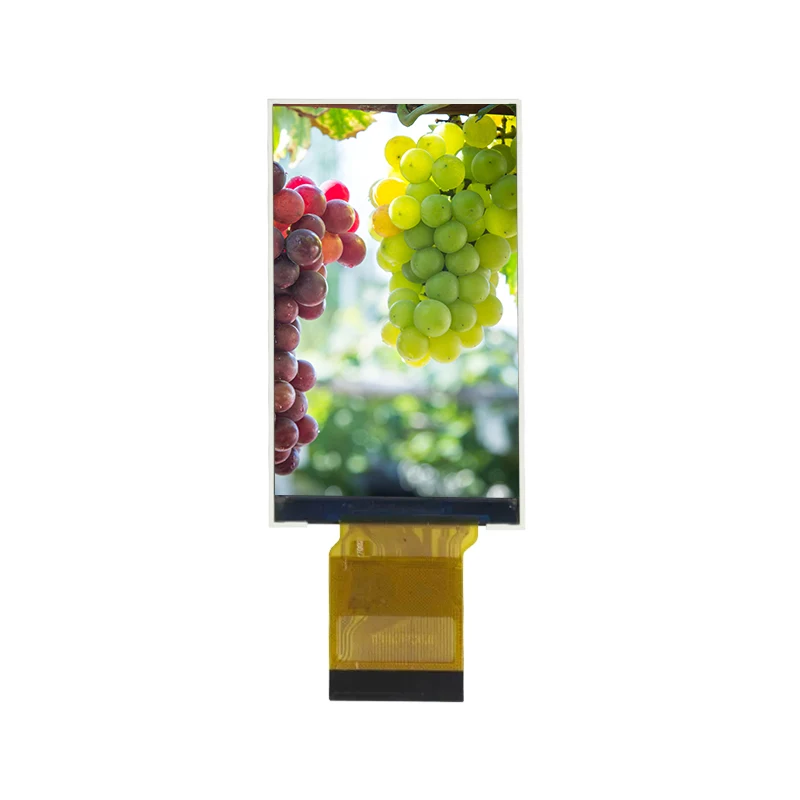

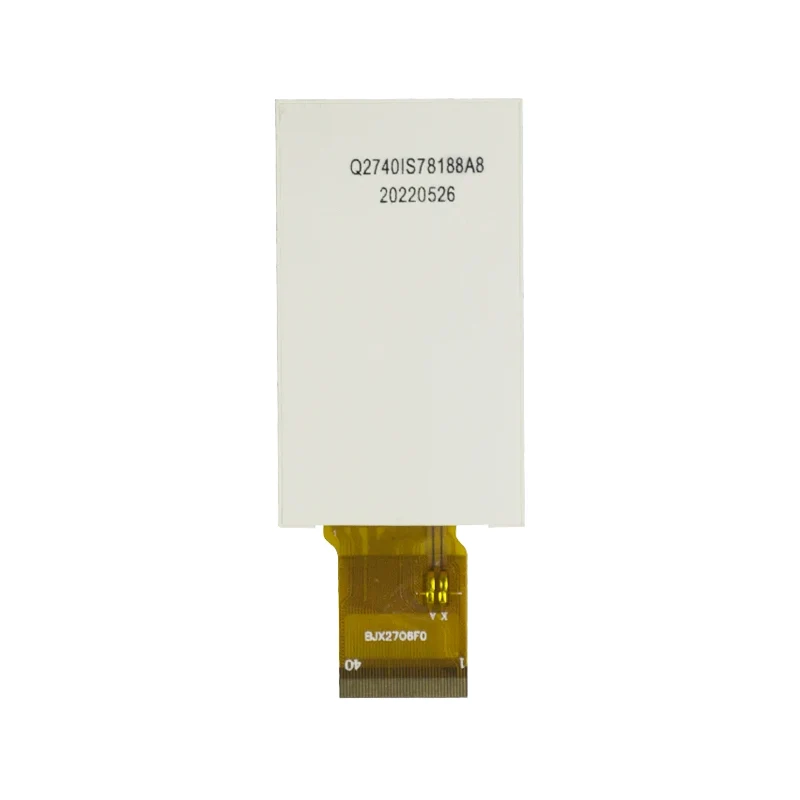

3,92' Wide Temp IPS TFT LCD-skärmmodul

Som en professionell kinesisk LCD-tillverkare och anpassad leverantör introducerar Tianfu denna 3,92' Wide Temperature IPS TFT LCD-skärmmodul, som betonar hög kostnadseffektivitet och tillförlitlighet. Den här modulen använder ST7796-drivrutinen IC, har en upplösning på 320×320 och stöder 16,7 miljoner färger, vilket ger tydliga, detaljerade och stabila bilder på en 3,92-tums IPS-skärm med breda betraktningsvinklar. Produkten har breda driftstemperaturegenskaper (-20°C till +70°C), vilket gör den lämplig för tuffa miljöer som utomhus-, industri- och fordonstillämpningar. Den stöder även MCU/SPI-gränssnitt och ett brett spänningsområde (2,5V–3,6V), vilket gör den idealisk för bärbara enheter och enheter med låg effekt.

Vad är den kapabel till?

Realtidsinformationsvisualisering: Visar tydligt grafik, ikoner, text och datagränssnitt

Kärnan i Human-Machine Interface (HMI): Ger ett intuitivt touch- eller knappbaserat interaktivt gränssnitt för användare

Lågeffektdrift: Bred spänningsdesign (2,5V–3,6V) idealisk för batteridrivna eller bärbara enheter

Stabil prestanda över ett brett temperaturområde: Fungerar tillförlitligt i tuffa miljöer från -20°C till +70°C, vilket säkerställer pålitlighet för utomhus-, industri- och fordonstillämpningar

Specifikation

Tianfu 3,92' Wide Temp IPS TFT LCD-skärmmodul Detaljer

Bärbara monitorer: Visar tydligt hjärtfrekvens, blodsyre och blodtrycksvågformer. Handhållna diagnostiska enheter: Gränssnitt för ultraljudsavbildning och instrument för screening av kroppstemperatur

Fordon & Transport

Automotive Central Control Extra skärmar: Display för luftkonditioneringskontroll och däcktrycksövervakning. Instrumentpaneler för elfordon: Display för batterinivå, hastighet och navigeringsvarningar

Industriell automation & HMI

Industriella kontrollpaneler: PLC-statusövervakning och visualisering av produktionslinjedata

Smart Home Control Screens: Integrerat gränssnitt för säkerhet, temperaturkontroll och belysning

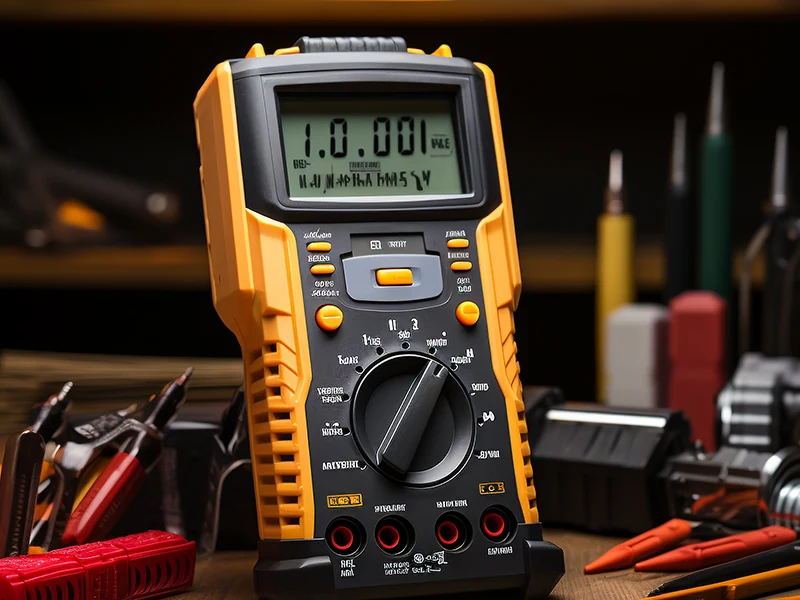

Test & Mätinstrument

Oscilloskop och spektrumanalysatorer: Vågformsrendering i realtid

Smarta elmätare och energihantering: Strömförbrukningskurvor och larminformationsdisplay

Konsumentelektronik och smarta enheter

Smarta klockor/träningsutrustning: Anpassad för rund UI-design

Paneler för hushållsapparater: Interaktiva gränssnitt för kaffemaskiner och ugnar.

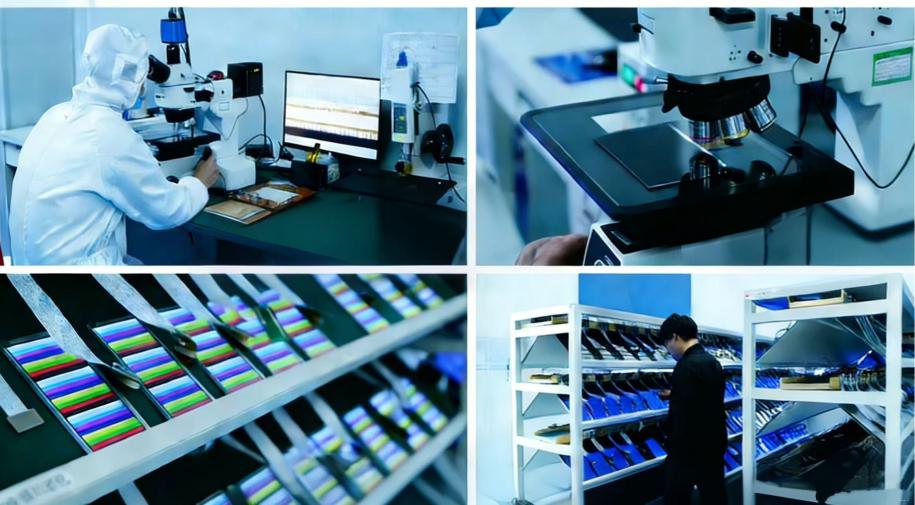

Kvalitetskontroll är kärnan i vad vi gör.

Tillförlitlighetstestning (överensstämmer med industristandarder)

Förvaringstest vid hög temperatur: Hållbar drift i 240 timmar vid 80°C, med full funktionalitet kvar efter återhämtning.

Lagringstest vid låg temperatur: Ihållande exponering i 240 timmar vid -30°C, utan frysning av flytande kristaller eller funktionsfel.

Drifttest med hög temperatur och hög luftfuktighet: Kontinuerlig drift i 240 timmar vid 60°C och 90 % relativ luftfuktighet, utan korrosion eller skärmavvikelser.

Produktions- och kvalitetskontrollstandarder

Helautomatisk SMT-montering: Säkerställer konsekvent lödkvalitet.

100 % Power-On Inspection: Pixeltestning, analys av färglikformighet och verifiering av bakgrundsbelysningsprestanda.

Inbränningstest: 48 timmars kontinuerlig drift vid rumstemperatur för att eliminera defekta produkter i ett tidigt skede.

Hur kan vi skräddarsy en LCD för dig?

Anpassningstjänster och processflöde

Anpassningsbara alternativ

Gränssnittsjustering: SPI/MCU-prioritetskonfiguration och pinsekvensanpassning.

Inställning av bakgrundsbelysning: Anpassning av ljusstyrka, färgtemperatur (2700K–6500K) och dimningsmetod (PWM/analog).

Ytbehandling: Antireflexbeläggning, anti-fingeravtrycksbeläggning och glansig/matt laminering.

Formfaktorändring: FPC-längd och gränssnittspositionsjustering, med stöd för anpassad hålslagning.

Pekskärmsintegration: Resistiv/kapacitiv pekskärm (stöder upp till 10-punkts touch).

Processflöde

Kravanalys: Konsultation av tekniskt team för att bekräfta upplösning, gränssnitt och miljökrav.

Lösningsdesign: Tillhandahållande av kretskopplingsscheman och drivrutinsinitieringskod (kompatibel med Arduino, STM32, Raspberry Pi).

Provtillverkning: Leverans av 3–5 prover inom 5–7 arbetsdagar.

Verifiering och felsökning: Hjälp med displaytestning, optimering av strömförbrukning och testning av temperaturstegring.

Försöksproduktion i små satser: Inledande sats på 50–500 enheter, åtföljd av inspektionsrapporter.

Massproduktion: Leverans inom 15–20 dagar, med batchkvalitetsdokumentation tillhandahållen.
