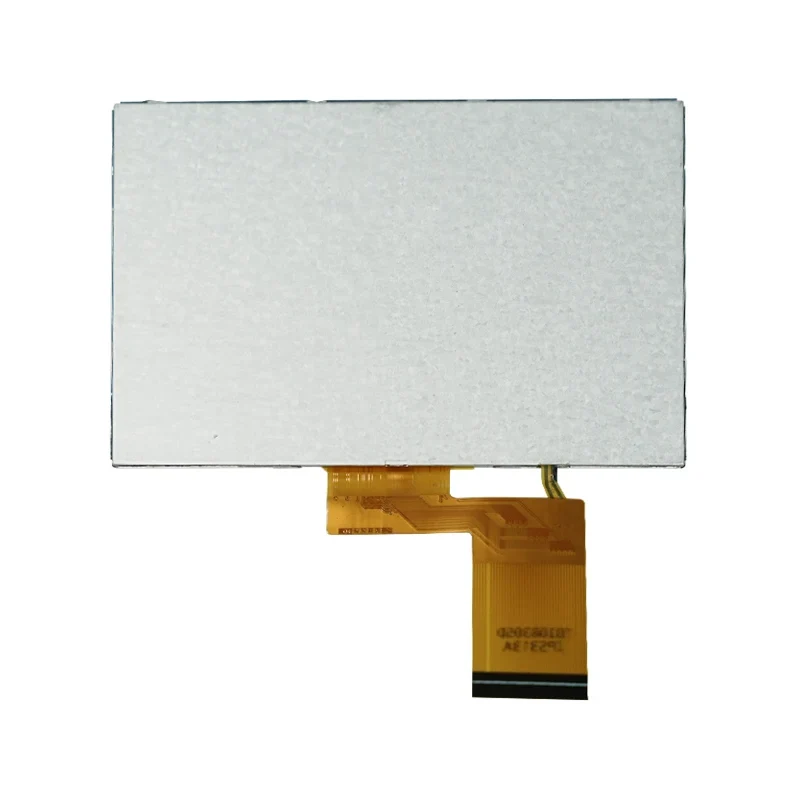

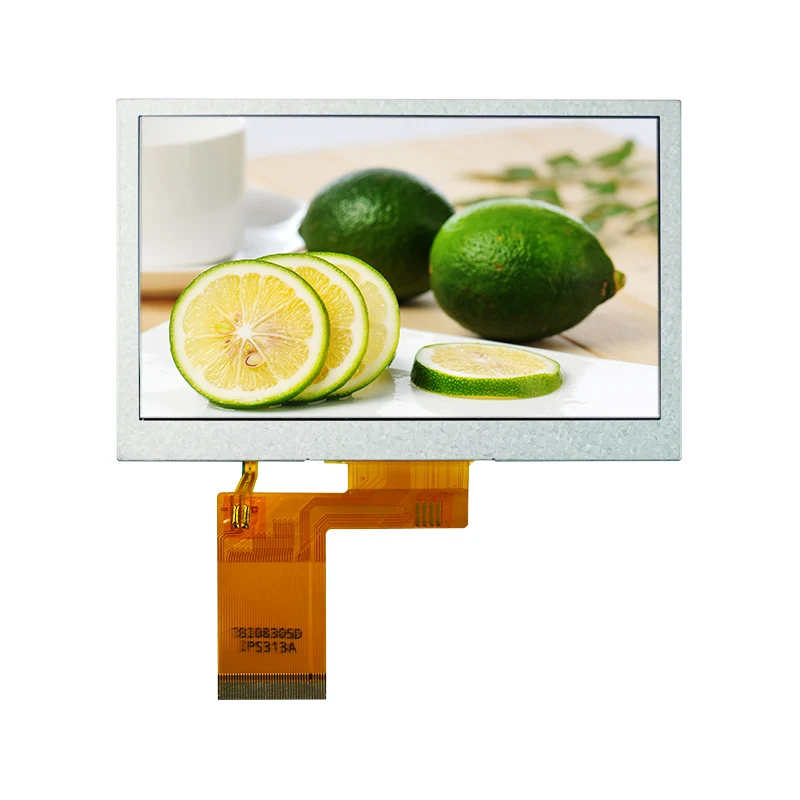

4,3' Transmissiv IPS Color TFT LCD-skärmmodul

Kärnfunktioner

• High Brightness Display: Typisk ljusstyrka på 500 cd/m² (minst 450 cd/m²), vilket säkerställer tydlig synlighet även i starkt omgivande ljus.

• Bred temperaturdrift: Stöder ett driftstemperaturområde på -20°C till 60°C, lämpligt för industriella miljöer.

• Vida betraktningsvinklar: Typisk horisontell betraktningsvinkel på 70° och vertikal betraktningsvinkel på 45°–60°, vilket möjliggör bekväm visning från flera vinklar.

• Snabbt svar: Typisk svarstid på 20 ms, perfekt för att visa dynamiska bilder.

• Energisparande design: Fungerar med en låg spänning på 3,2V med optimerad effektivitet för den vita LED-bakgrundsbelysningen.

Tianfu Customized 4.3' Transmissive IPS Color TFT LCD Display Modul Specifikation

Tianfu 4.3' Transmissive IPS Color TFT LCD Display Module Detaljer

4,3' Transmissive IPS Color TFT LCD Display Module används inom olika områden enligt följande:

Industriell automation och styrning

• Industriella HMI-paneler: Produktionslinjeövervakning, utrustningsstatusvisning

• Test- och mätinstrument: Oscilloskop, spektrumanalysatordisplaygränssnitt

• PLC-styrterminaler: Människa-maskin-gränssnitt för fabriksautomationssystem

Fordon och transportsystem

• Navigationsskärmar i fordon: Eftermarknadsbildskärmar för bilnavigering

• Information om kollektivtrafik: Ankomstsystem för busshållplatser, biljettterminaler

• Instrument för anläggningsmaskiner: Grävmaskin, kranoperatörspaneler

Medicinsk och hälsovårdsutrustning

• Bärbara medicinska enheter: Monitor, displayer för diagnostisk utrustning

• Hälsoövervakningsterminaler: gränssnitt för gemenskapssjukvårdsenheter

• Laboratorieinstrument: Datavisningsskärmar för analytiska instrument

Smarta hem och IoT

• Smarta kontrollpaneler: Touch-gränssnitt för centrala kontrollsystem i hemmet

• Säkerhetsövervakningsskärmar: Bygga intercomsystemskärmar

• Smarta apparatens gränssnitt: Avancerat kylskåp, kontrollpaneler för tvättmaskiner

Kommersiell och detaljhandelsutrustning

• POS-system: Displayer för återförsäljarterminaler

• Annonsinformationsskärmar: Småskaliga digitala skyltar

Vår kunds bedömning: Industriell termostatpanel

En tillverkare av industriell utrustning antog denna modul som displaygränssnitt för sitt temperaturkontrollsystem. Den har fungerat stabilt i över 2 år i en kylförvaringsmiljö vid -10°C, utan någon försämring av ljusstyrkan. Betraktningsvinkeln uppfyller kraven för flervinkelövervakning.

F1: Vilka är strömförsörjningskraven för denna 4,3-tums TFT-modul?

S: Modulen kräver två strömförsörjningar: 1) 3,2V (typiskt) för logiksektionen; 2) 12–16V för LED-bakgrundsbelysningen, med ett typiskt värde på 14V. Bakgrundsbelysningens ström är cirka 40mA. Det rekommenderas att använda en stabil DC-DC-omvandlare för att undvika spänningsfluktuationer som påverkar displayens prestanda.

F2: Kan modulen fungera normalt i lågtemperaturmiljöer?

S: Ja, den här modulen har genomgått rigorösa tester och kan fungera normalt i en omgivningstemperatur på -20°C till 60°C. I miljöer med låga temperaturer kan den initiala starttiden förlängas något (cirka 1–2 sekunder), men skärmens prestanda påverkas inte. Förvaringstemperaturområdet är -20°C till 70°C.

F3: Vilka är betraktningsvinkelegenskaperna för modulen? Vilka monteringslägen är lämpliga?

S: Den här modulen har en betraktningsvinkeldesign klockan 12, med en typisk horisontell betraktningsvinkel på 70° och en vertikal betraktningsvinkel på 45°–60°. Den är lämplig för installation i en positionsnivå med eller något ovanför betraktarens ögon. För applikationer som kräver visning i flera vinklar, rekommenderas att du justerar installationsvinkeln eller väljer en modell med andra betraktningsvinkelspecifikationer.

F4: Stöder svarstiden på 20 ms videouppspelning?

S: Den typiska svarstiden på 20 ms (högst 30 ms) kan stödja de flesta applikationsscenarier, inklusive datauppdateringar, byte av GUI och videouppspelning i standardupplösning. För höghastighets rörelsevideo eller spelapplikationer rekommenderas det att välja en dedikerad modell med kortare svarstid.

F5: Hur är modulens livslängd och försämring av bakgrundsbelysningen?

S: Under nominella driftsförhållanden är modulen designad för att ha en livslängd på över 30 000 timmar. Försämringen av LED-bakgrundsbelysningens ljusstyrka är vanligtvis mindre än 10 % inom 10 000 timmar. Det rekommenderas att undvika drift med maximal ljusstyrka under längre perioder för att förlänga bakgrundsbelysningens livslängd.

F6: Stöder den beröringsfunktioner?

S: Den här modellen är endast en skärmmodul och har ingen pekfunktion. Däremot kan vi tillhandahålla matchande resistiva eller kapacitiva pekskärmskomponenter och hjälpa till med lamineringsprocessen. Pekskärmen måste köpas och integreras separat.

Exempel på leveranspolicy

Provtillgänglighet: Små batchprover på 1–10 stycken finns tillgängliga för kundutvärdering och testning.

Medföljande dokumentation: Varje provpaket innehåller:

• Komplett produktdatablad

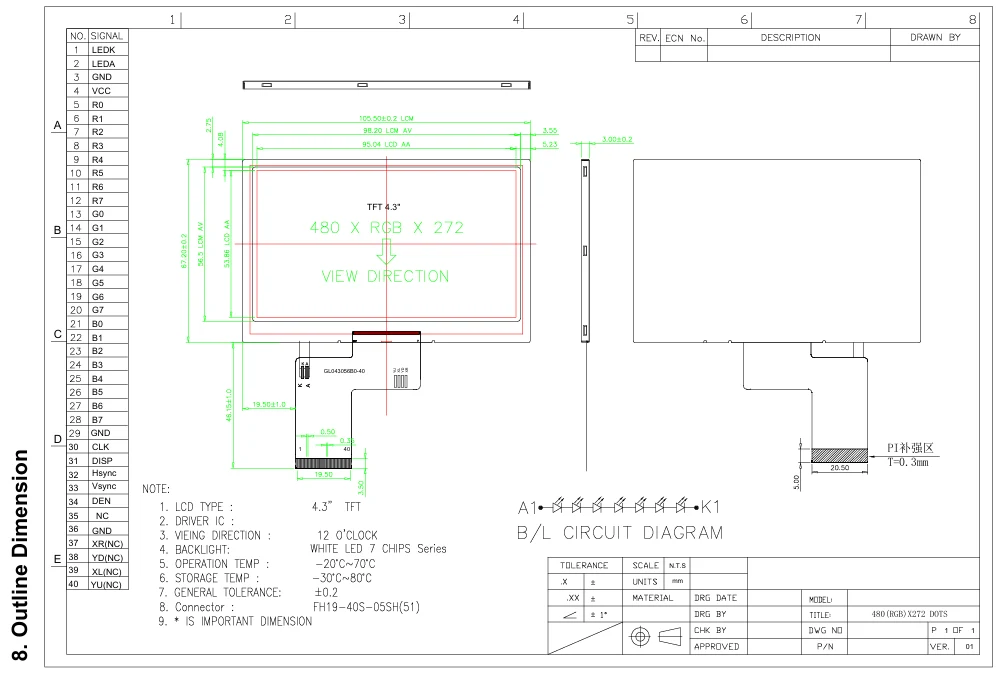

• Mekaniska ritningar (CAD-filer i DXF/STEP-format)

• Stiftdefinitioner och elkopplingsschema

• Rekommenderad initialiseringstid och registerkonfigurationskod

• Riktlinjer för säker drift och ESD-skydd

Exempel på utvärderingsrekommendationer

Innan du begär prover, se till att ditt tekniska team har följande kapacitet:

• Körförmåga: Möjlighet att tillhandahålla 3,2V logisk ström och 12–16V LED-bakgrundsbelysningsström för modulen

• Gränssnittskompatibilitet: Systemets moderkort kan rymma FH19-40S-0.5SH(51) 40-stiftskontakt eller motsvarande adapterlösning

• Signalstöd: Huvudkontrollchipet kan mata ut RGB 24-bitars eller 16-bitars parallella gränssnittssignaler

• Termiska överväganden: Tillräckligt värmeavledningsutrymme reserverat inuti enheten

🔧 Omfattning av professionell teknisk support

Grundläggande teknisk support (tillhandahålls kostnadsfritt)

Vi erbjuder följande professionella LCD-modulrelaterade tekniska support till direktkunder:

1. Specifikationer och integrationsrådgivning

• Tolkning av modulens elektriska egenskaper och rekommendationer för strömförsörjning

• Mekanisk installation och strukturell kompatibilitetsanalys

• Vägledning om kontaktlödning och kabelmontageprocesser

• Rekommendationer för utvärdering av miljöanpassningsförmåga (temperatur/fuktighet).

2. Teknisk dokumentation för drivrutinen IC

• Komplett datablad för ILI6485-drivrutinen IC

• Detaljerade exempel på registerkonfiguration och initialiseringssekvens

• Analys av gränssnittstidsparameter och matchningsrekommendationer

• Referensschema för färggammakorrigering

3. Guidning för optisk prestandajustering

• Testmetoder och standarder för enhetlighet för ljusstyrka

• Optimeringsförslag för betraktningsvinkelegenskaper i faktiska installationer

• Justeringsriktningar för kontrast och färgprestanda

• Responstidstestning och utvärderingsscheman

4. Support för verifiering av tillförlitlighet

• Rekommenderade testförhållanden och cykler för inbränning

• ESD-skyddsdesign och rekommendationer

• Testmetoder för temperaturcykel

• Nyckelpunkter för långsiktig utvärdering av drifttillförlitlighet

Svar från teknisk support

• Svarstid: Tekniska förfrågningar besvaras inom 24 timmar på vardagar

• Kommunikationsmetoder: Support via e-post, telefon och onlinemöten för djupgående tekniskt utbyte

• Dokumentation: Alla tekniska dokument tillhandahålls på både kinesiska och engelska

• FAQ-bibliotek: Ett lösningsbibliotek för vanliga integrationsproblem upprättas för kundreferens
