7.0 '50 Pin TN TFT LCD -skärmmodul

Robust Tianfu 7.0 '50 Pin TN TFT LCD -skärmmodul för hårda miljöer ： 1024 × RGB × 600 TN Panel levererar 800: 1 kontrast med 140 nits ljusstyrka. Byggd för -20 ℃ ~+70 ℃ drift, med TTL-gränssnitt, anti-bländsyta och 18-ledd bakgrundsbelysning (9,6V/120mA). 25ms svar, 51% NTSC-färg, IEC-certifierad chock/vibrationsmotstånd. 7.0 '50 Pin TN TFT LCD -skärmmodul är idealisk för medicinsk utrustning och robusta HMI -system.

Skicka förfrågan

Produktbeskrivning

TIANFU stöder TIANFU, som stöder små-batch-testorder och anpassade firmware/gränssnittsdesign, TFT LCD-skärmmodul.

Tianfu 7.0 '50 Pin TN TFT LCD -skärmmodul i lagerfunktioner

1. Industrial temperaturuthållighet

Fungerar felfritt i -20 ℃ till +70 ℃ miljöer med IEC-certifierad termisk/vibration/ESD-motstånd.

2. Högkontrast TN-panel

Levererar 800: 1 kontrastförhållande och 140nits ljusstyrka för skarp synlighet under hård belysning.

3.Robust TTL -gränssnitt

50-stifts parallella RGB-gränssnitt med skanningsriktningskontroll (UPDN/SHLR) och val av DE/SYNC-läge.

4. Systemet för försiktigt bakgrundsbelysning

18-LED-array (9,6V/120 mA) med anti-bländande ytbehandling och 1152 MW effekteffektivitet.

Tianfu Anpassad 7.0 '50 Pin TN TFT LCD -skärmmodulspecifikation

Kärnspecifikationer
Visningsstorlek	7,0-tums TN TFT-LCD
Upplösning	1024 × RGB × 600 (WVGA)
Pixeldensitet	0,1506 (h) × 0,1432 (v) mm pixelhöjd
Visningsläge	Normalt vit
Gränssnitt	Ttl parallell RGB
Ytbehandling	Anti-bländ

Optiska specifikationer
Luminance (typ.)	140 CD / m²
Kontrastförhållande	800: 1
Resterid	25ms (Typ.)
Färgskiva	51% NTSC
Enhetlighet	75% (luminans), ± 0,008 (färgkoordinater)

Elektriska specifikationer
Strömförsörjning	3.3V digital (± 10% tolerans) 9.6V analog
Aktuell konsumtion	30mA (digital), 35mA (analog)
Bakgrundsbelysningssystem	18 lysdioder 1152MW Total Power
Driftstemperatur	-20 ℃ till +70 ℃
Lagringstemperatur	-30 ℃ till +70 ℃

Certifierad tillförlitlighet-4
Termiska test	96 timmar @-30 ℃/+70 ℃ Termisk chock på 10 cykel (-20 ℃↔60 ℃)
Vibration	10-50Hz/1.0mm svep
ESD -skydd	± 4kV Kontakt / ± 8kV luftutsläpp

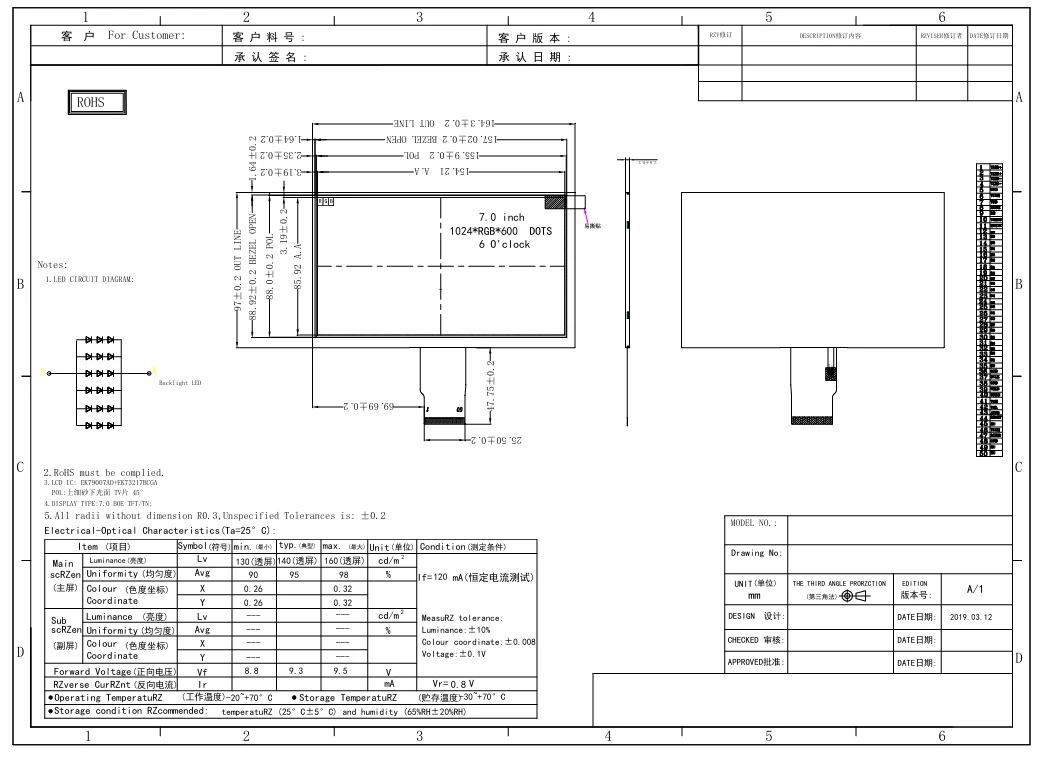

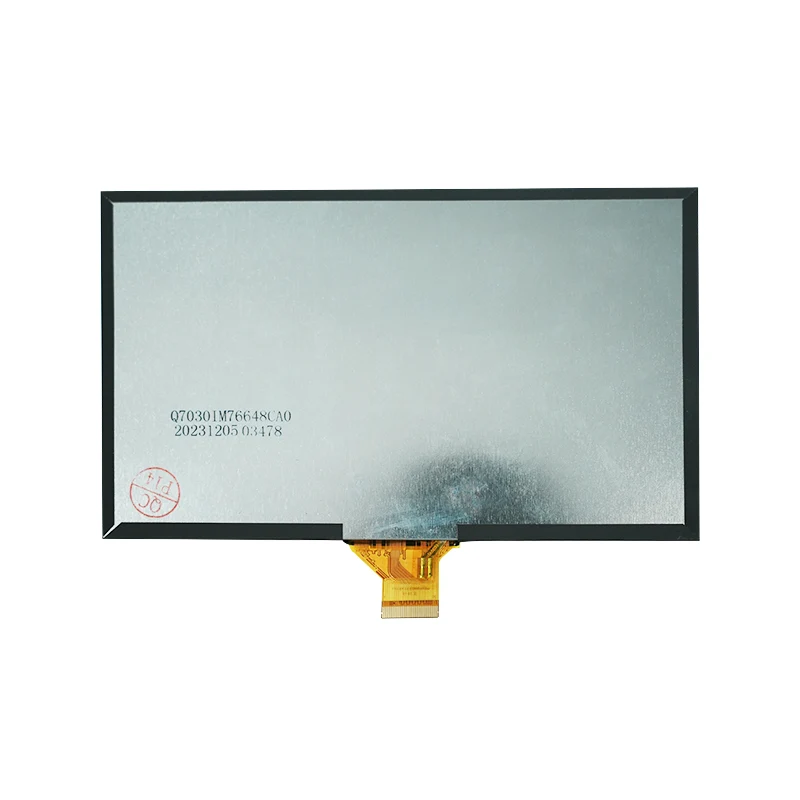

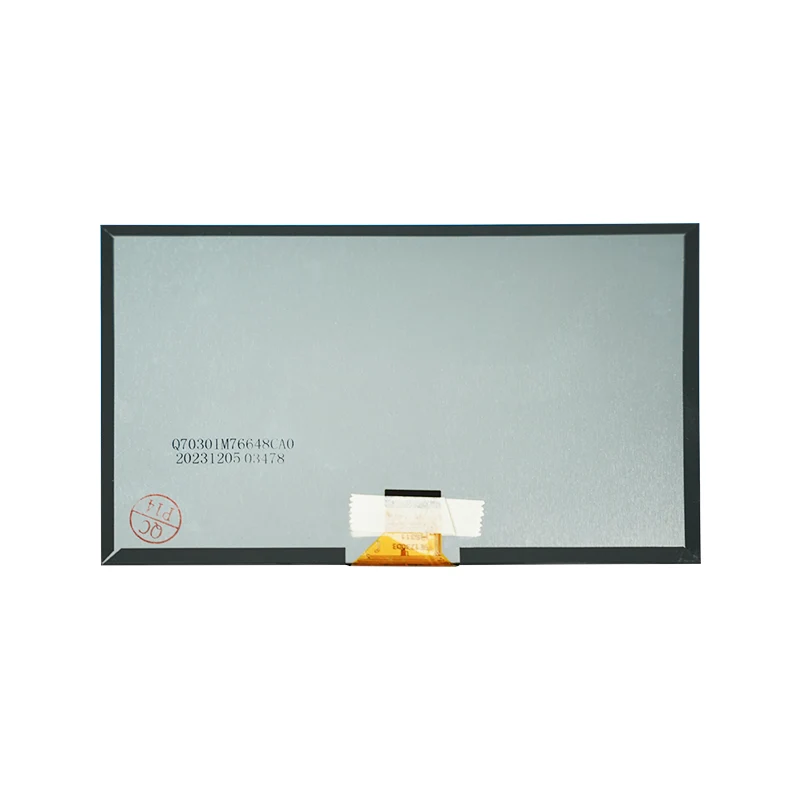

Tianfu 7.0 '50 Pin TN TFT LCD -skärmmodulinformation

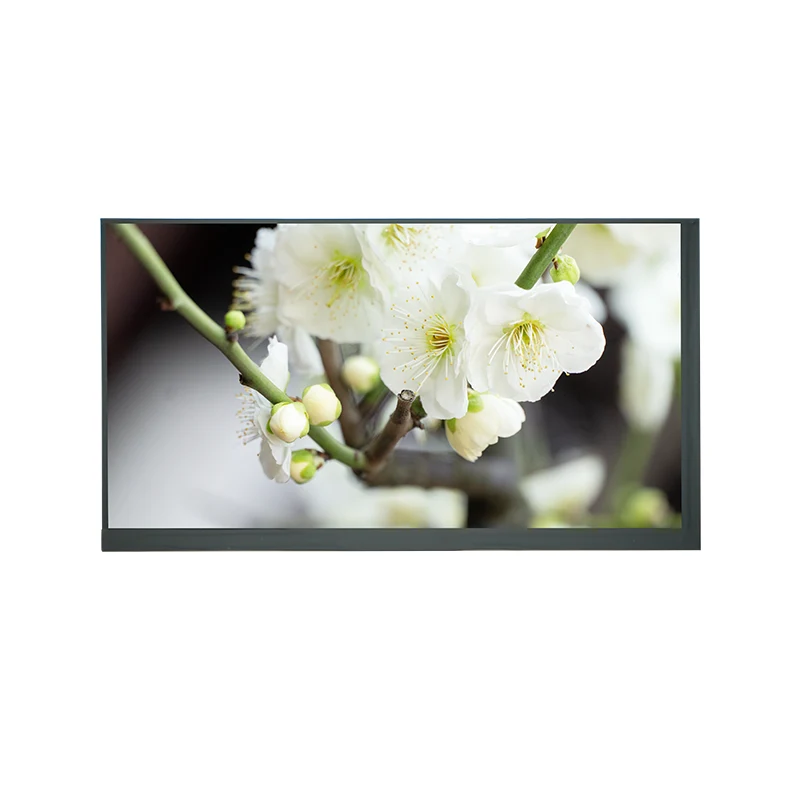

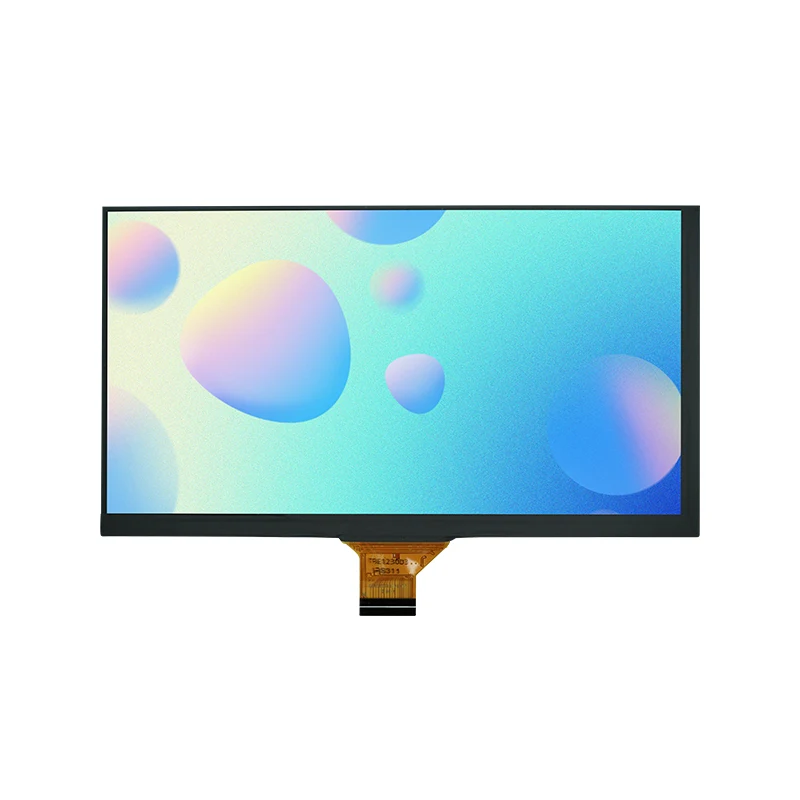

Tianfu 7.0 'TFT LCD -skärmmodulapplikation

Tianfu -ledning

Standardprodukter		Anpassade produkter
Beställningskvantitet	Leveranstid	Anpassningstyp	Leveranstid
1-30 st	Omedelbart	B/L & FPC & TP	Inom 5 veckor
31-100 st	1 vecka	B/L & FPC & TP	Inom 5 veckor
101-500 st	Inom två veckor	B/L & FPC & TP	Inom 5 veckor
501-1000 st	Inom tre veckor	B/L & FPC & TP	Inom 5 veckor
1001-5000 st	Inom tre veckor	BL & FPC & TP	Inom 6 veckor
5000+ datorer	Inom fyra veckor	BL & FPC & TP	Inom 6 veckor
