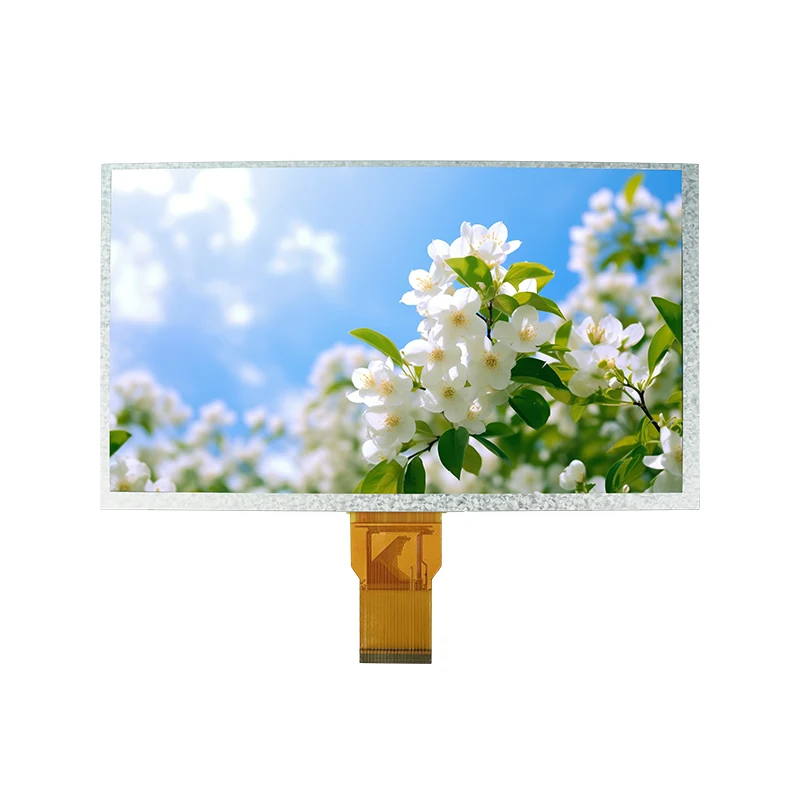

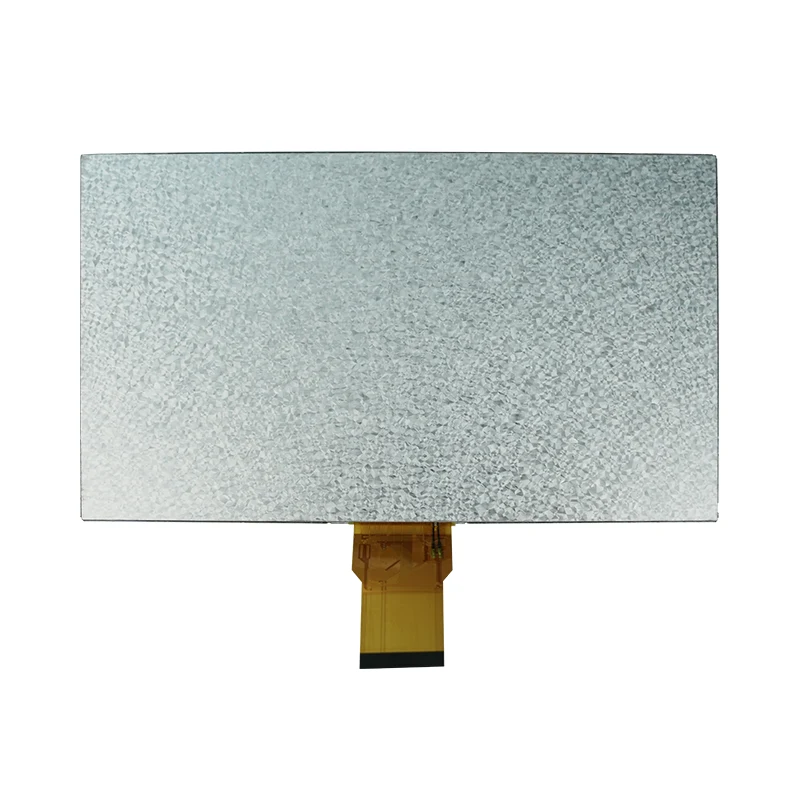

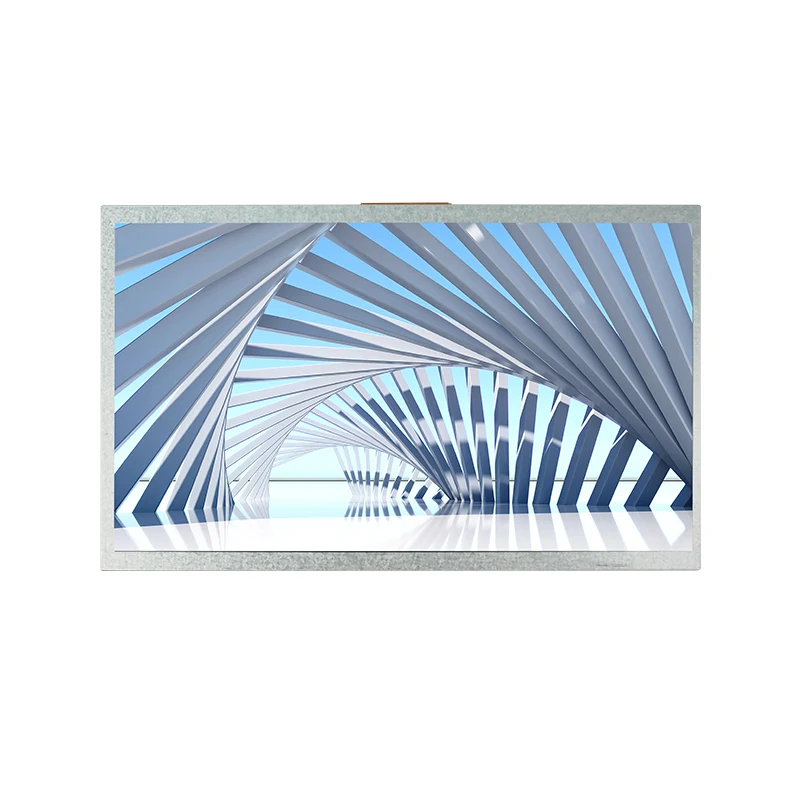

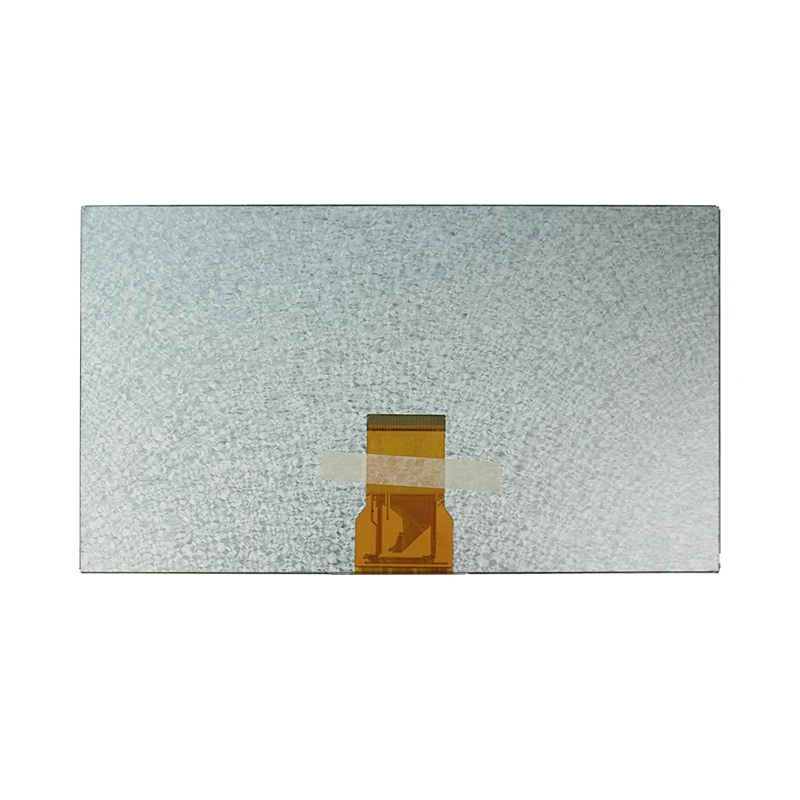

9,0' High Lightness TN TFT LCD-skärmmodul

Nyckelfunktioner

• Överlägsen klarhet: 9,0-tums TFT-LCD med 800×480 RGB-remsupplösning och Normal White TN-teknik för skarpa bilder med hög kontrast.

• Robust tillförlitlighet: Fungerar felfritt i extrema temperaturer (-20℃ till 70℃), perfekt för industriella och utomhusapplikationer.

• Sömlös integration: 24-bitars parallellt RGB-gränssnitt och COG-förpackning säkerställer kompakt, lätt design med mångsidig kompatibilitet.

• Energieffektivitet: Ultralåg strömförbrukning med optimerad 18-LED-bakgrundsbelysning (120mA total ström).

• Robust strömflexibilitet: Stöder breda spänningsområden (Digital: 2,8–3,3V, Analog: 9,4–9,8V, Gate: ±5,4–19V) för stabil prestanda under svåra förhållanden.

Teknisk Specifikationer

 Detaljer

Applikationer och industrilösningar

Ingenjörer och inköpsteam väljer denna 9,0" TN TFT LCD-modul när de behöver lösa specifika applikationsutmaningar:

• Industriella kontrollpaneler:Behöver du en skärm som presterar konsekvent i luftkonditionerade fabriksmiljöer? Den breda driftstemperaturen -20°C till 70°C och COG-strukturen (Chip-on-Glass) ger robust drifttid dygnet runt för fabriksautomation och HMI-system.

• Mediska övervakningsanordningar:Bekymrad över ström- och utrymmesbegränsningar i bärbar klinisk utrustning? Den optimerade 18-LED-bakgrundsbelysningen (120mA total ström) förlänger batteritiden avsevärt för handhållna medicinska instrument utan att kompromissa med displaytextens tydlighet.
• Smarta hemgränssnitt och IoT:Letar du efter en kompakt skärm med smal profil som förenklar din hårdvarulayout? Det vanliga 24-bitars parallella RGB-gränssnittet och den lätta designen möjliggör sömlös integrering i smarta apparater, passersystem och säkerhetsintercom, vilket påskyndar din tid till marknaden.
• Serviceterminaler och försäljning inomhus:Letar du efter en högpresterande men ändå budgetvänlig display för inomhushandel? Ljusstyrkan på 120 cd/m² och den kostnadseffektiva WVGA TN-tekniken ger tydlig sikt med hög kontrast för inomhusbiljettkiosker, varuautomater och stationära testinstrument.

Kundsupport och tekniska tjänster

Tianfu Display står bakom varje 9,0" TN TFT LCD-modul med omfattande teknisk support och förstklassig eftermarknadsservice. Vi levererar inte bara bildskärmskomponenter – vi säkerställer att din hårdvaruintegrering lyckas från prototypstadiet till massproduktion.

Garantitäckning och kvalitetsgaranti

• 12 månaders standardgaranti:Täcker till fullo tillverkningsfel, bakgrundsbelysningsfel och skärmavvikelser under normala driftsförhållanden.
• Förlängda garantialternativ:Tillgänglig för volymgrossistbeställningar eller affärskritiska industriella tillämpningar — kontakta vårt tekniska säljteam för skräddarsydda täckningsplaner.

B2B Engineering & Customization Services

1. FPC och gränssnittsanpassning:Flexible Printed Circuit (FPC) längd, form och stiftdefinitioner kan skräddarsys för att passa din höljesdesign.
2. Inställning av bakgrundsbelysning och ljusstyrka:Stöd uppgraderingar av hög ljusstyrka (upp till 1000 /cd/m2) för krav på läsbarhet utomhus eller anpassade LED-livslängder.
3. Pekskärmsintegration:Sömlöst kompatibel med Resistive Touch Panel (RTP) eller Projected Capacitive Touch Panel (PCAP) multi-touch-lösningar.

Teknisk support och ingenjörshjälp

1. Teknisk konsultation före försäljning:Våra ingenjörer granskar dina applikationskrav, driftsmiljö och gränssnittskompatibilitet innan provleverans.
2. Support för fast programvara och drivrutiner:Tillhandahåll initieringskod, tidsparametrar och gränssnittsdokumentation för 24-bitars RGB-integration – vilket minskar din utvecklingscykel.
3. Anpassningsstöd:För modifieringar av bakgrundsbelysning, FPC, TP eller COG, hanterar vårt team hela den tekniska förändringsprocessen från prototyp till massproduktion.
4. Support på plats:För strategiska partners och volymkunder finns teknisk assistans på plats tillgänglig för kritiska integrationsfaser.

Serviceprocess — från integration till produktion

Vi tror på datadrivet förtroende. För varje produktionsbatch tillhandahåller vi:

1. Inkommande kvalitetskontrollrapporter (IQC):Råmaterialinspektionsrekord för glas, IC, bakgrundsbelysning och FPC-komponenter.
2. Process Quality Control (PQC) Data:Avkastningsspårning i realtid, inspektion av bindningslinje och åldringstestloggar.
3. Utgående kvalitetskontrollrapporter (OQC):Slutliga inspektionsposter inklusive ljusstyrkelikformighet, färgomfång och gränssnittssignalintegritet.
4. Partiets spårbarhet:Varje modul kan spåras till produktionsdatum, batchnummer och viktiga processparametrar – vilket möjliggör snabb rotorsaksanalys om problem uppstår.

Vanliga frågor — Vanliga eftermarknadsfrågor

• F1: Vad är den typiska ledtiden för garantiersättning?

◦ A:För bekräftade tillverkningsfel eller kvalitetsavvikelser inom garantiperioden på 12 månader, behandlas ersättningsenheter snabbt. Standardvaror i lager skickas vanligtvis inom 48 timmar för att minimera din produktionsstopp.

•F2: Tillhandahåller ni tekniskt stöd för integrationsfrågor?

◦ A:Ja, absolut stöd för hårdvaru- och mjukvaruintegrering tillhandahålls. Våra FoU-ingenjörer hjälper dig med initialiseringskoder, 24-bitars RGB/TTL timingparameterjusteringar, gränssnittsfelsökning och mekaniska passningskontroller under hela designfasen.

• F3: Kan jag få felanalysrapporter för returnerade moduler?

◦ A:Ja. För problem med batchkvalitet eller returer från kritiska industriella applikationer, utför vårt QA-laboratorium djupgående komponentanalyser och levererar en officiell felanalysrapport (8D-rapportformat) inom 3-5 arbetsdagar.

• F4: Vad händer om jag behöver support efter garantiperioden?

◦ A:Vi erbjuder kontinuerliga betalda reparationstjänster och teknisk rådgivning med lång livscykel för moduler efter garantiperioden. För att stödja långsiktiga industriella projekt säkerställer vi stabil tillgänglighet av äldre komponenter och drop-in-ersättningar i minst 5+ år.
