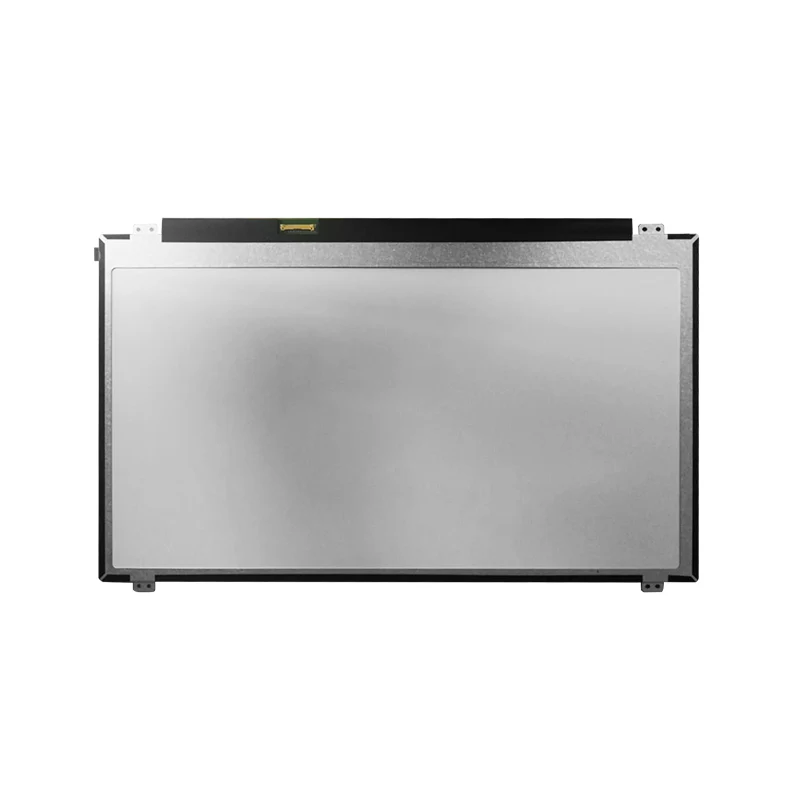

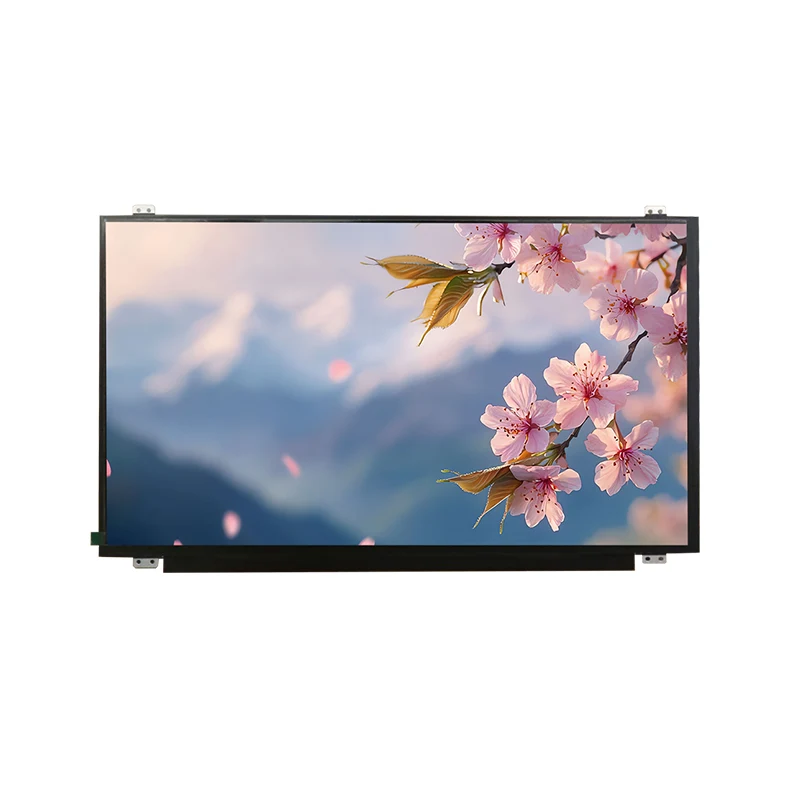

15.6 'HD Wide Temp IPS TFT LCD -skärmmodul

Parameter

Specifikation

Visningsstorlek

15,6 tum (TFT-LCD) / aktivt område: 344,16 × 193,59 mm

Upplösning

1920 × 1080 pixlar (RGB vertikal rand)

Gränssnitt (huvud)

Kontakt: 20455-030E-66 (I-PEX, 30-stift)
Protokoll: 2-lane EDP 1.2 @2,7 Gbps
Kraft: 3.3V ± 10% (logik), 7-21V (LED-bakgrundsbelysning)
Nyckelstift: LANE0/1_P/N, AUX_CH_P/N, BL_ENABLE, HPD, LCD_VCC, LCD_GND

Gränssnitt (touch)

Inte anges i PDF

Optisk

Luminans: 220 CD/m² (typ)
Kontrastförhållande: 1000: 1 (typ)
Visningsvinkel: 89 ° (Cr> 10, H/V)
Svarstid: 25-35 ms (typ)
Kromatiskhet (vit): x = 0,313, y = 0,329

Energiförbrukning

Logik och drivrutin: 0,561W (typ)
Bakgrundsbelysning (LED): 12V @180ma (typ)

Elektriska betyg

Logikförsörjningsspänning: 3.0–3.6V
Bakgrundsbelysningspänning: 7–21V
Driftstemp: 0–50 ° C
Lagringstemperatur: -20–60 ° C

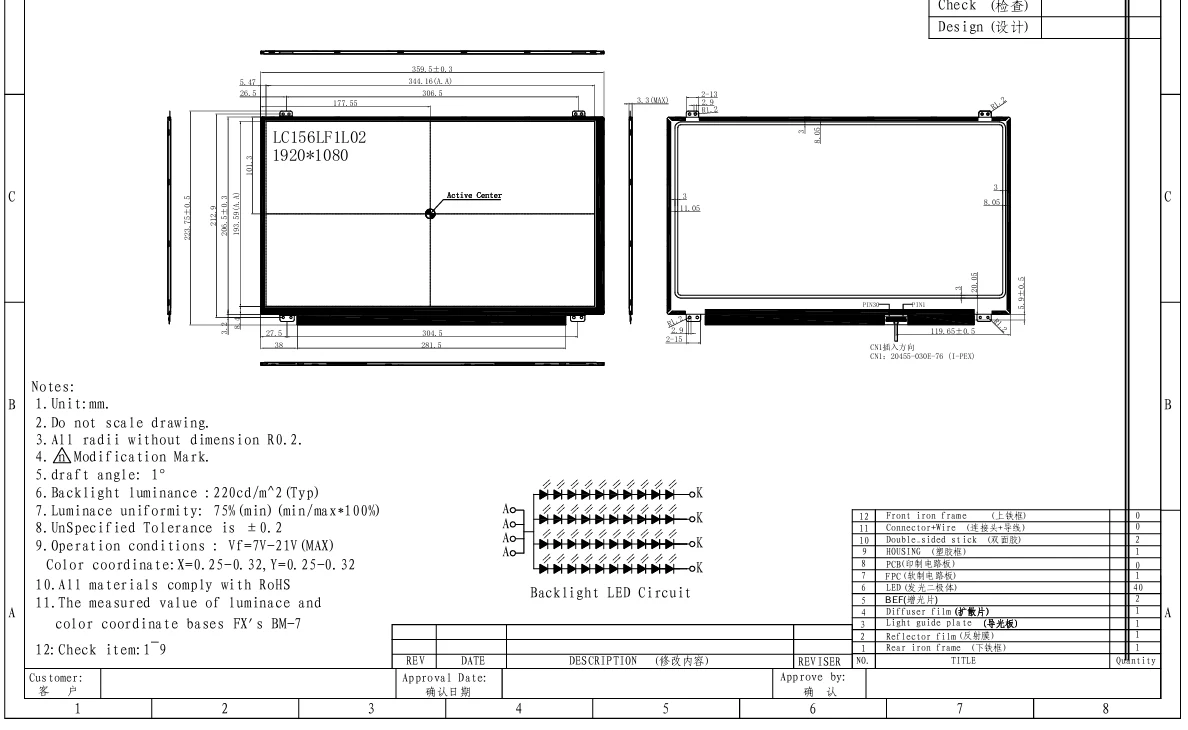

Mekanisk

Dimensioner (W × H × D): 359,5 × 223,75 × 3,1 mm (typ)
Massa: TBD

Pålitlighet

Lagring med hög temp: 70 ° C/240h
Låg temp -lagring: -35 ° C/240h
Fuktighetstest: 50 ° C, 95%RH/240H
