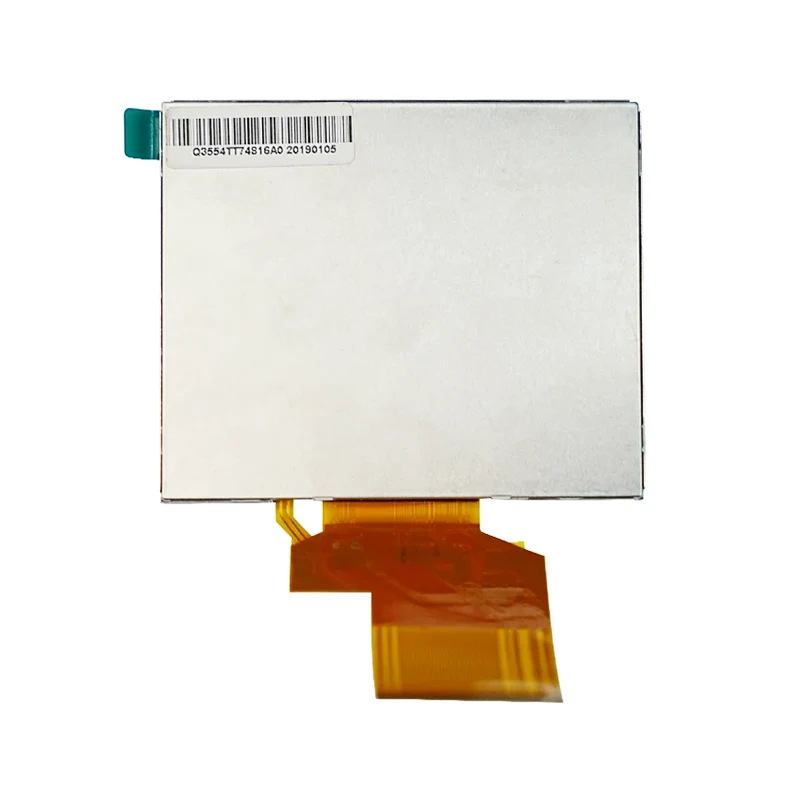

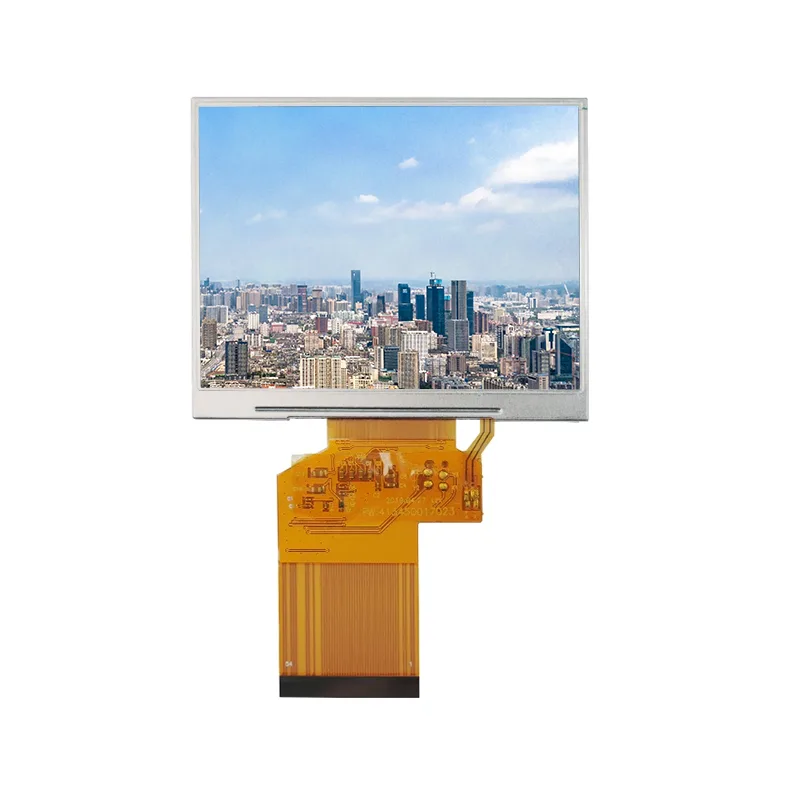

3.5 'Industrial Control IPS TFT LCD -skärmmodul

Modultyp

3,5-tums TFT

Upplösning

320 × RGB × 240

Gränssnitt

24-bitars RGB / serie RGB / CCIR656 / CCIR601

Film (ito film)

Matt anti-Newton-ring, 0,188 mm tjock, arkmotstånd: 350 ~ 500 Ω

Förarens ic

HX8238D

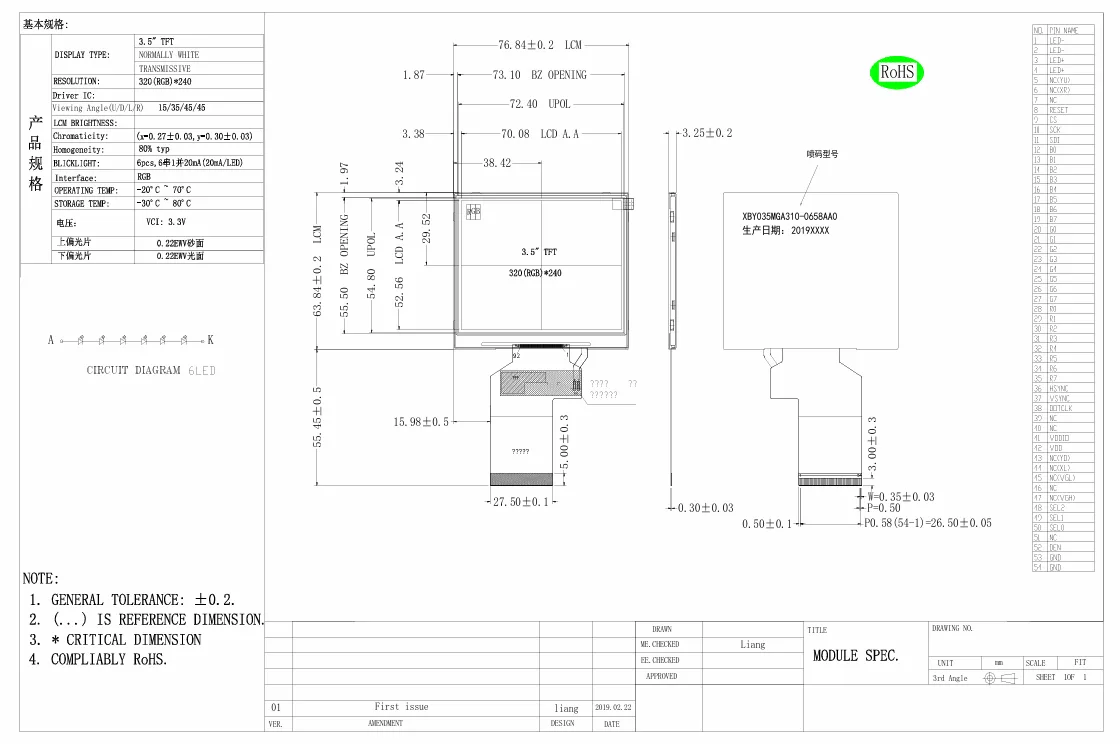

Mekaniska dimensioner

76,90 × 63,9 × 3,26 mm

Aktivt område

70,08 × 52,56 mm

Driftstemperatur

-10 ° C ~ +60 ° C

Lagringstemperatur

-20 ° C ~ +70 ° C

Ythårdhet

≥ 3H

Resterid

≤ 15 ms

Kretsmotstånd (x)

150 - 550 Ω (filmsida)

Kretsmotstånd (y)

450 - 1100 Ω (glas sida)

Nyckeldimensioner

AA (aktivt område): 55,20 x 96,65 mm
OD (kontur): 66,80 x 105,40 mm
Självhäftande VA (visningsområde): 57,9 x 99,4 mm
Självhäftande OD (kontur): 66,40 x 105,00 mm

Strömförsörjning

3.3V (2,6-3,6V intervall)

Miljööverensstämmelse

ROHS -kompatibel

Tillförlitlighetstester

• Lagring av hög temp: 80 ° C/96H
• Låg temp -lagring: -30 ° C/96H
• Termisk cykling: -30 ° C↔+80 ° C
• ESD: ± 8kV luft /± 4kv kontakt
• Vibration: 10–150Hz, 100m/s²

Standardprodukter

Anpassade produkter

Beställningskvantitet

Leveranstid

Anpassningstyp

Leveranstid

1-30 st

Omedelbart

B/L & FPC & TP

Inom 5 veckor

31-100 st

1 vecka

B/L & FPC & TP

Inom 5 veckor

101-500 st

Inom två veckor

B/L & FPC & TP

Inom 5 veckor

501-1000 st

Inom tre veckor

B/L & FPC & TP

 Inom 5 veckor

1001-5000 st

Inom tre veckor

BL & FPC & TP

Inom 6 veckor

5000+ datorer

Inom fyra veckor

BL & FPC & TP

Inom 6 veckor
