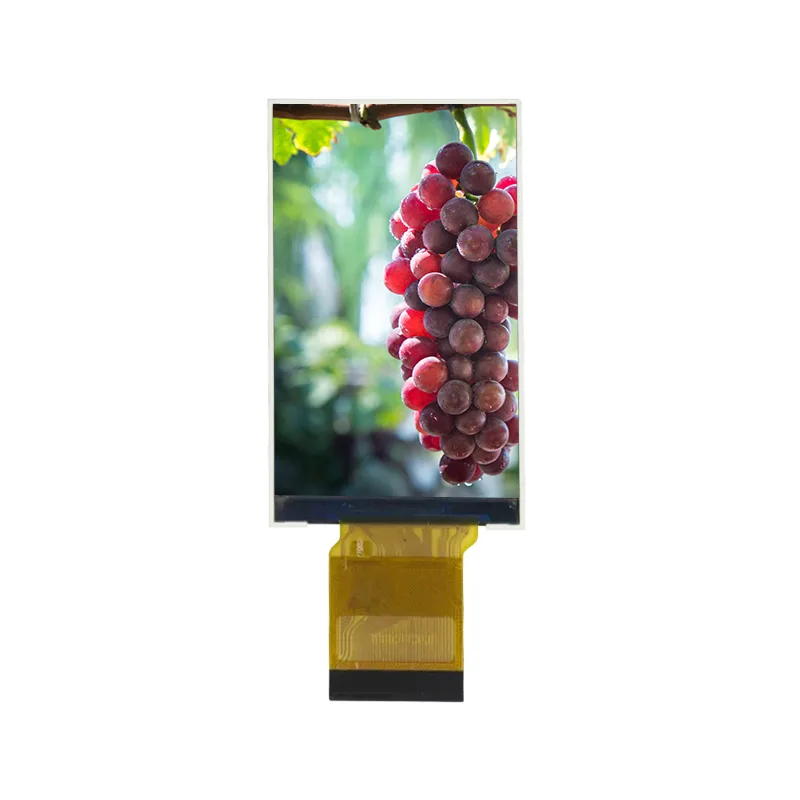

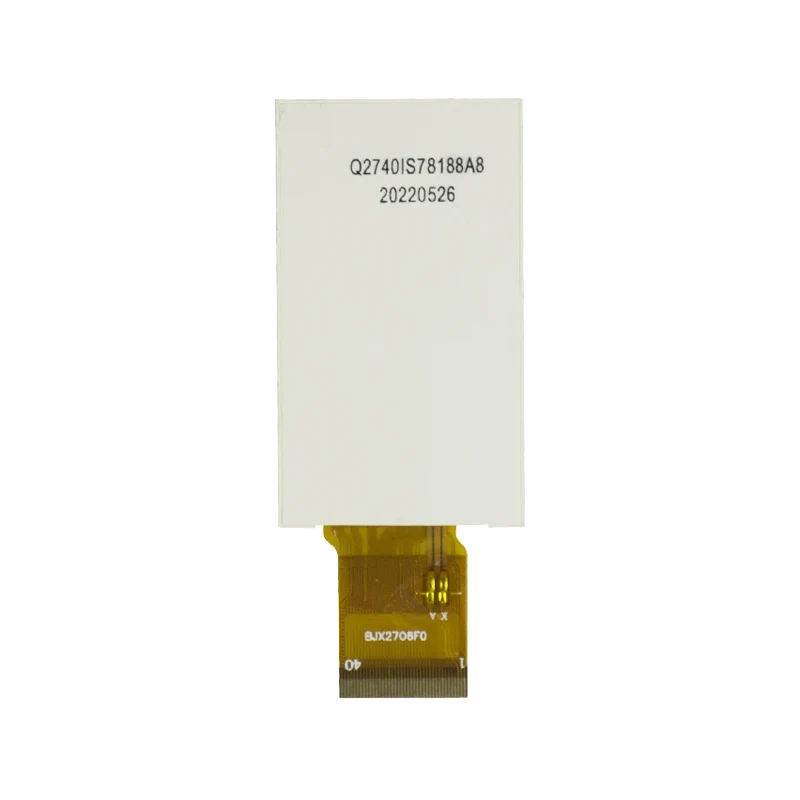

3.92 'Hög ljusstyrka IPS TFT LCD -skärmmodul

Allmänna specifikationer

Modultyp

3,92-tums TFT (A-SI)

-

-

Visningsupplösning

320 × 320 pixlar

-

-

Gränssnittstyp

MCU/SPI

-

-

Färgdjup

16,7 m färger

-

-

Förarens ic

ST7796

-

-

Mekaniska dimensioner

76,72 × 74,86 × 2,1 mm

-

-

Aktivt område

71,13 × 69,82 mm

-

-

Driftstemperatur

-20 ° C till +70 ° C ℃

-

-

Lagringstemperatur

-30 ° C till +80 ° C

-

-

Elektriska specifikationer

Parameter

Min

Typ

Max

Systemspänning (VDD)

2,5 v

2,8 v

3,6 v

TFT -grind på spänning (VGH)

10 v

12 v

14 v

TFT -grind utanför spänningen (VGL)

-14 v

-12 v

-10 v

Tillförlitlighetstester

Testobjekt

Villkor

Hög temperaturlagring

80 ° C, 240 timmar

Lågtemperaturlagring

-30 ° C, 240 timmar

Hög temp & fuktighet (operationell)

60 ° C, 90% RH, 240 timmar

Standardprodukter

Anpassade produkter

Beställningskvantitet

Leveranstid

Anpassningstyp

Leveranstid

1-30 st

Omedelbart

B/L & FPC & TP

Inom 5 veckor

31-100 st

1 vecka

B/L & FPC & TP

Inom 5 veckor

101-500 st

Inom två veckor

B/L & FPC & TP

Inom 5 veckor

501-1000 st

Inom tre veckor

B/L & FPC & TP

 Inom 5 veckor

1001-5000 st

Inom tre veckor

BL & FPC & TP

Inom 6 veckor

5000+ datorer

Inom fyra veckor

BL & FPC & TP

Inom 6 veckor
