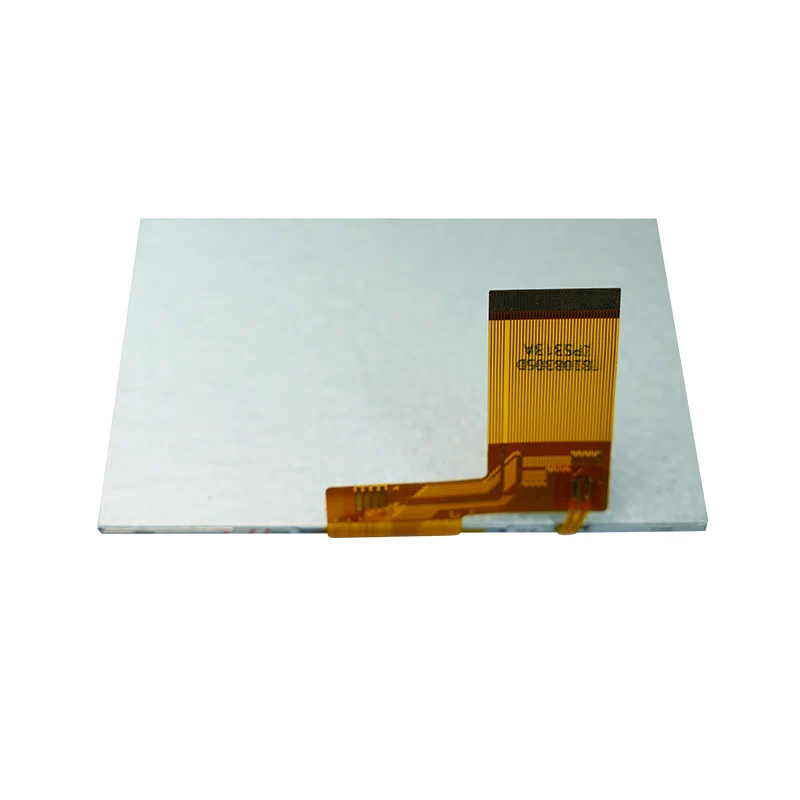

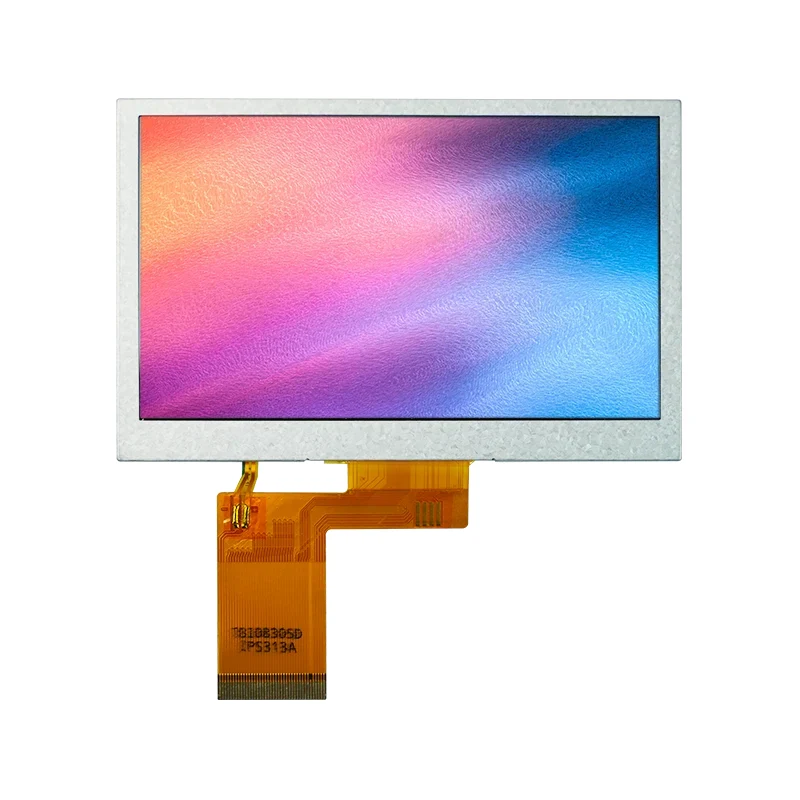

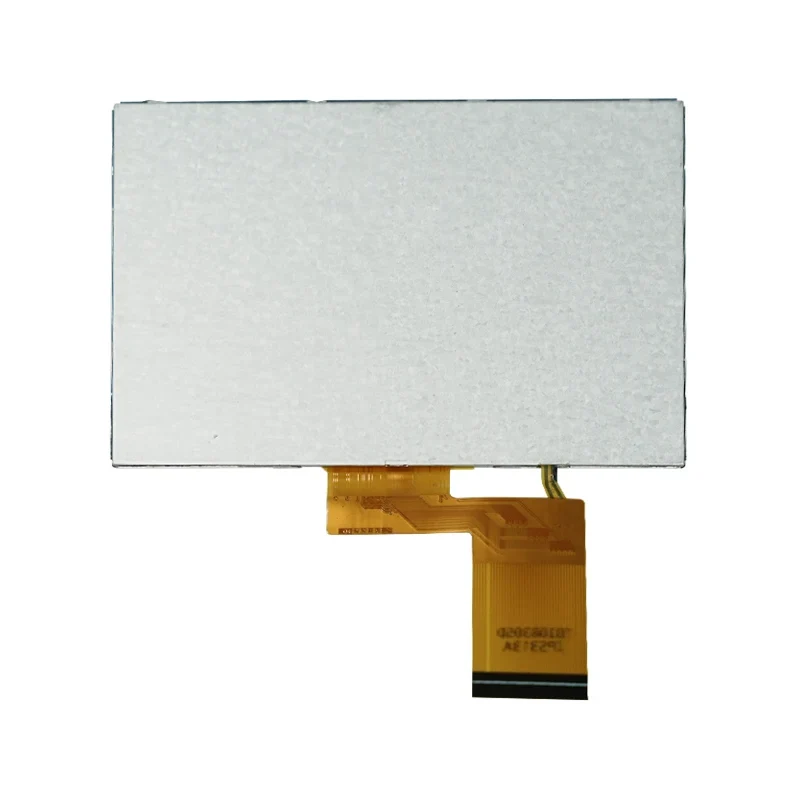

4,3' RGB-gränssnitt IPS TFT LCD-skärmmodul

Kärnfunktioner:

• Visa dynamiska bilder, text och grafiska användargränssnitt (GUI)

• Stöd 480×272 upplösning, vilket säkerställer tydligt och läsbart innehåll

• Direkt anslutning till huvudstyrkretsen via RGB-gränssnitt, förenklar systemintegration

• Bakgrundsbelysning med hög ljusstyrka (typiskt värde 620 cd/m²) säkerställer synlighet i starka ljusmiljöer

• Lågströmsdesign förlänger enhetens batterilivslängd

Tianfu anpassat 4,3' RGB-gränssnitt IPS TFT LCD-skärmmodulspecifikation

Tianfu anpassat 4,3' RGB-gränssnitt IPS TFT LCD-skärmmodul Detaljer

Denna 4,3-tums RGB-gränssnitt IPS TFT LCD-skärmmodul används flitigt i flera branscher på grund av dess kompakta storlek, höga ljusstyrka och robusthet.

Här är några typiska tillämpningsscenarier och fallexempel:

Industriell automation och styrsystem

• Fall: Används i fabrikens produktionslinjeövervakningsterminaler för att visa produktionsdata och utrustningsstatus i realtid. I starkt omgivande ljus säkerställer bakgrundsbelysningen med hög ljusstyrka att förarna kan läsa information tydligt.

• Fördelar: Drift med bred temperatur (-10°C~60°C) passar verkstadsmiljöer; snabb svarstid (40ms) stöder dynamiska uppdateringar.

Medicinsk utrustning

• Fodral: Integrerad i bärbara medicinska diagnostiska instrument som blodsockermätare eller elektrokardiografer (EKG) för att visa patientdata och grafiska resultat.

• Fördelar: Högt kontrastförhållande (1000:1) förbättrar bildens klarhet för att hjälpa medicinsk personal att göra korrekta bedömningar; låg strömförbrukning förlänger enhetens körtid.

Konsumentelektronik

• Fodral: Används i kontrollpaneler för smarta hem för att visa temperatur, luftfuktighet och enhetskontrollgränssnitt.

• Fördelar: RGB-gränssnittet stöder rika färger för att förbättra användarinteraktionen; liten pixelpitch (0,198 mm) ger fin bildkvalitet.

Fordon och transportsystem

• Fodral: Används i infotainmentsystem i fordon eller i baksätesdisplayer för att visa navigering och mediainnehåll.

• Fördelar: Vibrationsbeständig design (baserad på den robusta TFT-strukturen) tar emot fordonsvibrationer; normalt sett minskar svart läge bländning i mörka miljöer.

Inbäddad utveckling och utbildning

• Fall: Används av studenter och ingenjörer för prototypframställning, såsom robotstyrningsgränssnitt eller IoT-enhetsskärmar.

• Fördelar: Enkelt gränssnitt (CLK, HSYNC, etc.) för enkel anslutning till vanliga mikrokontroller (t.ex. STM32, Raspberry Pi).

• Utökade applikationer: POS-terminaler, säkerhetsövervakningsskärmar, smarta instrumentpaneler, etc.

Vi har samlat in feedback från tillverkande användare i olika branscher för att heltäckande utvärdera den faktiska prestandan för denna displaymodul. Observera att erfarenheten är baserad på specifikationer och typiska applikationer och kan variera beroende på den specifika användningsmiljön.

Visuell prestanda

• Ljusstyrka och läsbarhet: Användare rapporterar att bakgrundsbelysningen på 620 cd/m² är tillräckligt ljus för utomhus- eller starkt upplysta inomhusmiljöer, vilket säkerställer tydlig synlighet av innehållet. Det typiska kontrastförhållandet på 1000:1 fördjupar svärtan och ljusnar upp vitt, vilket förbättrar den övergripande visuella upplevelsen.

• Färgprestanda: Med ett färgomfång som täcker 40%~50% (CIE1931), är färgåtergivningen realistisk, vilket gör den lämplig för att visa diagram och bilder. Färgomfånget kan dock vara begränsat för professionella grafiska designapplikationer.

• Svarstid: Den typiska svarstiden på 40 ms är tillräcklig för det mesta av statiskt och dynamiskt innehåll. Även om lätt rörelseoskärpa kan uppstå under snabb videouppspelning, är den väl lämpad för industriell kontroll och icke-höghastighetsspelscenarier.

Integration och användarvänlighet

• Gränssnittskompatibilitet: 24-bitars RGB-gränssnittet stöds brett, med användare som rapporterar enkel integration med ARM Cortex-M-serien eller Linux-system. Styrsignaler (som DEN, DISP) förenklar timingkonfigurationen.

• Strömhantering: Det breda spänningsingångsområdet (VCC 2,65~3,3V) tillåter flexibel strömförsörjning, vilket minskar behovet av extern reglering. Den uppmätta strömförbrukningen är relativt låg, vilket bidrar till energieffektiviteten.

• Storlek och installation: Den kompakta 4,3-tumsdesignen passar bra i enheter med begränsat utrymme. Den aktiva visningsytan på 95,04 mm × 53,86 mm optimerar förhållandet mellan skärm och kropp.

Miljöanpassningsförmåga

• Temperaturprestanda: Den fungerar stabilt inom intervallet -10°C~60°C, och användare bekräftar att det inte finns några avvikelser på displayen när den används i utomhusutrustning. Lagringstemperaturintervallet på -20°C~70°C garanterar säkerhet under transport och lagring.

• Hållbarhet: TFT-panelen och SC7283-drivrutinen IC ger tillförlitlig drift, utan rapporterade fel i industriella vibrationsmiljöer.

• Sammanfattning av kundrecensioner: "Denna bildskärm erbjuder hög valuta för pengarna, tillräcklig ljusstyrka och enkel integrering. Den matchar perfekt våra krav för vårt skärmprojekt i fordon. Svarstiden är acceptabel, och eftermarknadsservicen är också snabb."
